Page 209 - MITSUBISHIELECTRIC - SISTEMI VRF - DELLAFIORE

LINEA VENTILAZIONE / GUF-RD4

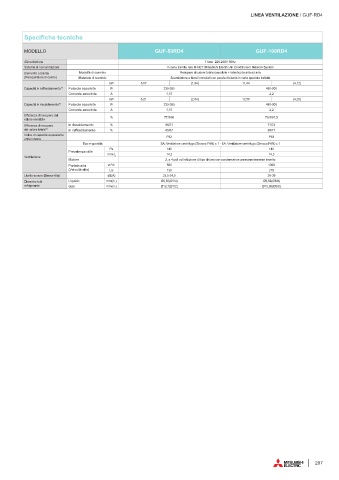

Specifiche tecniche

MODELLO GUF-50RD4 GUF-100RD4

Alimentazione 1 fase 220-240V 50Hz
Sistema di comunicazione In serie tramite rete M-NET: Mitsubishi Electric Air Conditioners Network System
Elemento Lossnay Modalità di scambio Recupero di calore totale (sensibile + latente) da aria ad aria
(Recuperatore di calore) Materiale di scambio Scambiatore a flussi incrociati con parete divisoria in carta speciale trattata.
kW 5,57 (1,94) 11,44 (4,12)
Capacità in raffreddamento* 1 Potenza assorbita W 235-265 480-505
Corrente assorbita A 1,15 2,2
kW 6,21 (2,04) 12,56 (4,26)
Capacità in riscaldamento* 1 Potenza assorbita W 235-265 480-505
Corrente assorbita A 1,15 2,2
Efficienza di recupero del
calore sensibile % 77,5/80 79,5/81,5
Efficienza di recupero In riscaldamento % 68/71 71/74
del calore totale* 2 In raffreddamento % 65/67 69/71
Indice di capacità equivalente
unità interna P32 P63
Tipo e quantità SA: Ventilatore centrifugo (Sirocco FAN) x 1 - EA: Ventilatore centrifugo (Sirocco FAN) x 1
Pa 140 140
Prevalenza utile 14,3 14,3
Ventilazione mmH 2
Motore 2, a 4 poli ad induzione di tipo chiuso con condensatore permanentemente inserito
Portata aria m 3 /h 500 1000
(Velocità alta) L/s 139 278
Livello sonoro (Bassa-Alta) dB(A) 33,5-34,5 38-39
Diametro tubi Liquido mm(in.) Ø6,35(Ø1/4) Ø9,52(Ø3/8)
refrigerante Gas mm(in.) Ø12,7(Ø1/2) Ø15,88(Ø5/8)

207
