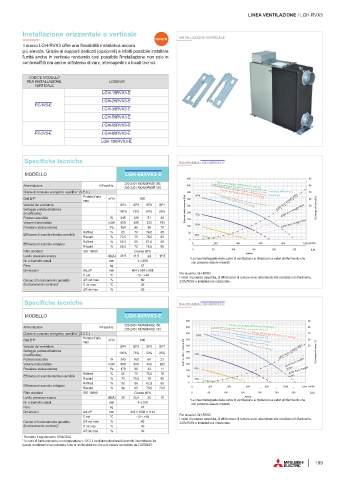

Page 201 - MITSUBISHIELECTRIC - SISTEMI VRF - DELLAFIORE

LINEA VENTILAZIONE / LGH-RVX3

Installazione orizzontale o verticale
INSTALLAZIONE VERTICALE
Il nuovo LGH-RVX3 offre una flessibilità installativa ancora
più elevata. Grazie ai supporti dedicati (opzionali) è infatti possibile installare
l'unità anche in verticale rendendo così possibile l'installazione non solo in
controsoffitti ma anche all'interno di vani, intercapedini o locali tecnici.

CODICE MODELLO
PER INSTALLAZIONE LOSSNAY
VERTICALE
LGH-15RVX3-E
LGH-25RVX3-E
PZ-1VS-E
LGH-35RVX3-E
LGH-50RVX3-E
LGH-65RVX3-E
PZ-2VS-E LGH-80RVX3-E
LGH-100RVX3-E

Specifiche tecniche DIAGRAMMA LGH-65RVX3-E

MODELLO LGH-65RVX3-E
220-240 / MONOFASE /50;
Alimentazione V/Fase/Hz
220-240 / MONOFASE / 60
Classe di consumo energetico specifico 1 (S.E.C.)
Portata d’aria
Dati ErP 1 m 3 /h 650
max
Velocità del ventilatore SP4 SP3 SP2 SP1
Settaggio portata di fabbrica
(modificabile) 100% 75% 50% 25%
Potenza assorbita W 245 120 51 20
Volume d’aria trattato m3/h 650 488 325 163
Pressione statica esterna Pa 150 85 38 10
Raffred. % 65 70 74,5 80
Efficienza di scambio termico sensibile
Riscald. % 72,5 75 78,5 82
Raffred. % 50,5 55 61,5 69
Efficienza di scambio entalpico
Riscald. % 69,5 72 76,5 80
Filtro standard ISO 16890 Coarse 60%
Livello pressione sonora dB(A) 37,5 31,5 24 17,5 * Le linee tratteggiate delle curve di ventilazione si riferiscono a valori di riferimento che
Nr. e diametro canali mm 4 x 200 non possono essere misurati.
Peso kg 41
Dimensioni AxLxP mm 404 x 954 x 908
T. ext °C -10 ~ +40 Per la serie LGH-RVX3
I valori di potenza assorbita, di efficienza e di rumore sono determinati alle condizioni di riferimento,
Campo di funzionamento garantito UR ext max % 80 230V/50Hz e installazione orizzontale.
(funzionamento continuo)* T. int max °C 40
UR int max % 80
Specifiche tecniche DIAGRAMMA LGH-80RVX3-E
MODELLO LGH-80RVX3-E
220-240 / MONOFASE /50;
Alimentazione V/Fase/Hz 220-240 / MONOFASE / 60
Classe di consumo energetico specifico 1 (S.E.C.)
Portata d’aria
Dati ErP 1 m 3 /h 800
max
Velocità del ventilatore SP4 SP3 SP2 SP1
Settaggio portata di fabbrica
(modificabile) 100% 75% 50% 25%
Potenza assorbita W 343 160 64 23
Volume d’aria trattato m3/h 800 600 400 200
Pressione statica esterna Pa 170 96 43 11
Raffred. % 65 70 75,5 78
Efficienza di scambio termico sensibile
Riscald. % 75 76,5 78 80
Raffred. % 52 56 62,5 68
Efficienza di scambio entalpico
Riscald. % 62 65 70,5 73,5
Filtro standard ISO 16890 Coarse 60%
Livello pressione sonora dB(A) 39 33,5 25 18 * Le linee tratteggiate delle curve di ventilazione si riferiscono a valori di riferimento che
Nr. e diametro canali mm 4 x 250 non possono essere misurati.
Peso kg 47
Dimensioni AxLxP mm 404 x 1004 x 1144
T. ext °C -10 ~ +40 Per la serie LGH-RVX3
I valori di potenza assorbita, di efficienza e di rumore sono determinati alle condizioni di riferimento,
Campo di funzionamento garantito UR ext max % 80 230V/50Hz e installazione orizzontale.
(funzionamento continuo)* T. int max °C 40
UR int max % 80
1 Secondo il regolamento 1254/2014
* In caso di funzionamento con temperatura <-10°C il ventilatore funzionerà in modo intermittente. In
queste condizioni si raccomanda l’uso di un riscaldatore che può essere controllato da LOSSNAY
199
