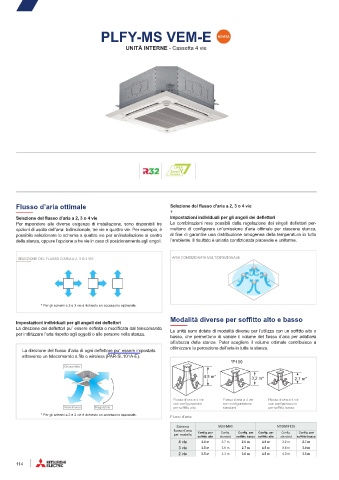

Page 116 - MITSUBISHIELECTRIC - SISTEMI VRF - DELLAFIORE

PLFY-MS VEM-E

UNITÀ INTERNE - Cassetta 4 vie

Flusso d’aria ottimale Selezione del flusso d’aria a 2, 3 o 4 vie
+
Selezione del flusso d’aria a 2, 3 o 4 vie Impostazioni individuali per gli angoli dei deflettori
Per rispondere alle diverse esigenze di installazione, sono disponibili tre Le combinazioni rese possibili dalla regolazione dei singoli deflettori per-
opzioni di uscita dell’aria: bidirezionale, tre vie e quattro vie. Per esempio, è mettono di configurare un’emissione d’aria ottimale per ciascuna stanza,
possibile selezionare lo schema a quattro vie per un’installazione al centro al fine di garantire una distribuzione omogenea della temperatura in tutto
della stanza, oppure l’opzione a tre vie in caso di posizionamento agli angoli. l’ambiente. Il risultato è un’aria condizionata piacevole e uniforme.

SELEZIONE DEL FLUSSO D’ARIA A 2, 3 O 4 VIE ARIA CONDIZIONATA MULTIDIREZIONALE

* Per gli schemi a 2 e 3 vie è richiesto un accessorio opzionale.

Modalità diverse per soffitto alto e basso
Impostazioni individuali per gli angoli dei deflettori
La direzione dei deflettori pu˜ essere definita o modificata dal telecomando Le unità sono dotate di modalità diverse per l’utilizzo con un soffitto alto o
per indirizzare l’aria rispetto agli oggetti o alle persone nella stanza. basso, che permettono di variare il volume del flusso d’aria per adattarsi
all’altezza della stanza. Poter scegliere il volume ottimale contribuisce a
ottimizzare la percezione dell’aria in tutta la stanza.
La direzione del flusso d’aria di ogni deflettore pu˜ essere impostata
attraverso un telecomando a filo o wireless (PAR-SL101A-E).
*P100
Orizzontale
4.5 m* 3.2 m* 2.7 m*

Flusso d’aria a 4 vie Flusso d’aria a 4 vie Flusso d’aria a 4 vie
con configurazione con configurazione con configurazione
Verso il basso Regolabile per soffitto alto standard per soffitto basso
* Per gli schemi a 2 e 3 vie è richiesto un accessorio opzionale.
Flussi d’aria
Schema M20-M80 M100/M125
flusso d’aria Config. per Config. Config. per Config. per Config. Config. per
per modello
soffitto alto standard soffitto basso soffitto alto standard soffitto basso
4 vie 3.5 m 2.7 m 2.5 m 4.5 m 3.2 m 2.7 m
3 vie 3.5 m 3.0 m 2.7 m 4.5 m 3.6 m 3.0 m
2 vie 3.5 m 3.3 m 3.0 m 4.5 m 4.0 m 3.3 m
114
