INTEGRAZIONE B.M.S / PIN CODE BACNET ®

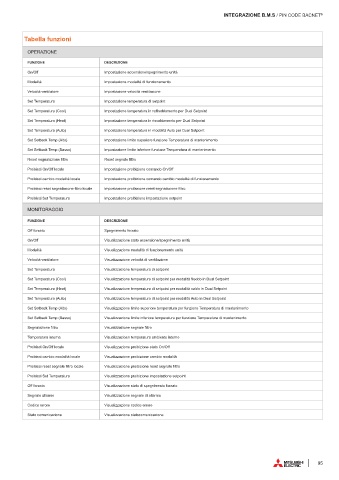

Tabella funzioni

OPERAZIONE
FUNZIONE DESCRIZIONE
On/Off Impostazione accensione/spegnimento unità
Modalità Impostazione modalità di funzionamento

Velocità ventilatore Impostazione velocità ventilazione
Set Temperatura Impostazione temperatura di setpoint
Set Temperatura (Cool) Impostazione temperatura in raffreddamento per Dual Setpoint
Set Temperatura (Heat) Impostazione temperatura in riscaldamento per Dual Setpoint
Set Temperatura (Auto) Impostazione temperatura in modalità Auto per Dual Setpoint
Set Setback Temp (Alto) Impostazione limite superiore funzione Temperatura di mantenimento
Set Setback Temp (Basso) Impostazione limite inferiore funzione Temperatura di mantenimento
Reset segnalazione filtro Reset segnale filtro
Proibisci On/Off locale Impostazione proibizione comando On/Off

Proibisci cambio modalità locale Impostazione proibizione comando cambio modalità di funzionamento
Proibisci reset segnalazione filtro locale Impostazione proibizione reset segnalazione filtro
Proibisci Set Temperatura Impostazione proibizione impostazione setpoint
MONITORAGGIO

FUNZIONE DESCRIZIONE
Off forzato Spegnimento forzato
On/Off Visualizzazione stato accensione/spegnimento unità
Modalità Visualizzazione modalità di funzionamento unità
Velocità ventilatore Visualizzazione velocità di ventilazione
Set Temperatura Visualizzazione temperatura di setpoint

Set Temperatura (Cool) Visualizzazione temperatura di setpoint per modalità freddo in Dual Setpoint
Set Temperatura (Heat) Visualizzazione temperatura di setpoint per modalità caldo in Dual Setpoint
Set Temperatura (Auto) Visualizzazione temperatura di setpoint per modalità Auto in Dual Setpoint
Set Setback Temp (Alto) Visualizzazione limite superiore temperatura per funzione Temperatura di mantenimento
Set Setback Temp (Basso) Visualizzazione limite inferiore temperatura per funzione Temperatura di mantenimento
Segnalazione filtro Visualizzazione segnale filtro
Temperatura interna Visualizzazioen temperatura ambiente interno

Proibisci On/Off locale Visualizzazione proibizione stato On/Off
Proibisci cambio modalità locale Visualizzazione proibizione cambio modalità
Proibisci reset segnale filtro locale Visualizzazione proibizione reset segnale filtro
Proibisci Set Temperatura Visualizzazione proibizione impostazione setpoint
Off forzato Visualizzazione stato di spegnimento forzato
Segnale allarme Visualizzazione segnale di allarme
Codice errore Visualizzazione codice errore
Stato comunicazione Visualizzazione statocomunicazione

95
