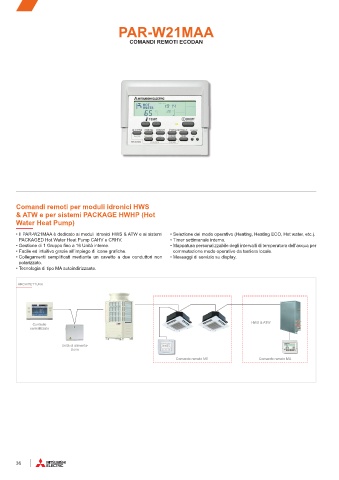

Page 38 - MITSUBISHIELECTRIC - SISTEMI DI CONTROLLO - DELLAFIORE
P. 38

PAR-W21MAA
                                               COMANDI REMOTI ECODAN


































       Comandi remoti per moduli idronici HWS
       & ATW e per sistemi PACKAGE HWHP (Hot
       Water Heat Pump)

       •  Il PAR-W21MAA è dedicato ai moduli idronici HWS & ATW e ai sistemi    • Selezione del modo operativo (Heating, Heating ECO, Hot water, etc.).
        PACKAGED Hot Water Heat Pump CAHV e CRHV.            • Timer settimanale interno.
       • Gestione di 1 Gruppo fino a 16 Unità interne.       •  Mappatura personalizzabile degli intervalli di temperatura dell’acqua per
       • Facile ed intuitivo grazie all’impiego di icone grafiche.  commutazione modo operativo da tastiera locale.
       •  Collegamenti  semplificati  mediante  un  cavetto  a  due  conduttori  non   • Messaggi di servizio su display.
        polarizzato.
       • Tecnologia di tipo MA autoindirizzante.


       ARCHITETTURA







             Controllo                                                                   HWS & ATW
            centralizzato

                       Unità di alimenta-
                          zione
                                                               Comando remoto ME            Comando remoto MA





















       36
   33   34   35   36   37   38   39   40   41   42   43
