SISTEMI DI CONTROLLO / KEY TECHNOLOGIES

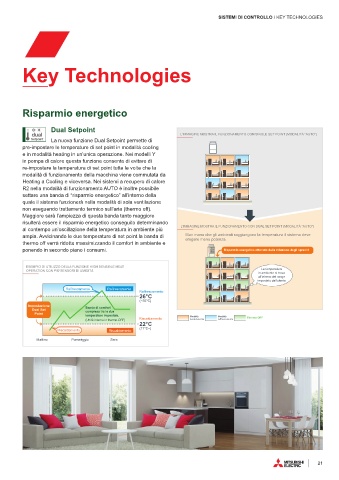

Key Technologies

Risparmio energetico

Dual Setpoint
dual L’IMMAGINE MOSTRA IL FUNZIONAMENTO CON SINGLE SET POINT (MODALITÀ “AUTO”)
Setpoint La nuova funzione Dual Setpoint permette di
pre-impostare le temperature di set point in modalità cooling
e in modalità heating in un’unica operazione. Nei modelli Y
in pompa di calore questa funzione consente di evitare di
re-impostare la temperatura di set point tutte le volte che la
modalità di funzionamento della macchina viene commutata da
Heating a Cooling e viceversa. Nei sistemi a recupero di calore
R2 nella modalità di funzionamento AUTO è inoltre possibile
settare una banda di “risparmio energetico” all’interno della
quale il sistema funzionerà nella modalità di sola ventilazione
non eseguendo trattamento termico sull’aria (thermo off).
Maggiore sarà l’ampiezza di questa banda tanto maggiore
risulterà essere il risparmio energetico conseguito determinando
al contempo un’oscillazione della temperatura in ambiente più L’IMMAGINE MOSTRA IL FUNZIONAMENTO CON DUAL SET POINT (MODALITÀ “AUTO”)
ampia. Avvicinando le due temperature di set point la banda di Man mano che gli ambienti raggiungono la temperatura il sistema deve
thermo off verrà ridotta massimizzando il comfort in ambiente e erogare meno potenza.
ponendo in secondo piano i consumi. Risparmio energetico ottenuto dalla riduzione degli sprechi

ESEMPIO DI UTILIZZO DELLA FUNZIONE HIGH SENSIBLE HEAT La temperatura
OPERATION CON PIÙ SENSORI DI UMIDITÀ
in ambiente si trova
all'interno del range
impostato dall'utente
Raffrescamento Raffrescamento
Raffrescamento
26°C
(~35°C)
Impostazione Banda di comfort
Dual Set compresa tra le due
Point temperature impostate. Modalità Modalità
(Unità interna in thermo OFF) Riscaldamento riscaldamento raffrescamento Thermo OFF
22°C
Riscaldamento Riscaldamento (17°C~)
Mattino Pomeriggio Sera

21
