Caldaie a Caldaie a condensazione condensazione

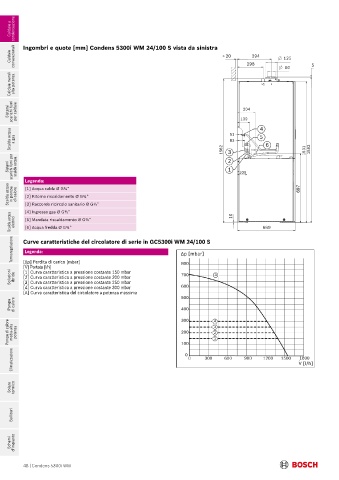

Caldaie convenzionali Ingombri e quote [mm] Condens 5300i WM 24/100 S vista da sinistra > 20 298 125 5
394
80
Caldaie murali alta potenza
Sistemi scarichi fumi per caldaie 139
204
Scalda acqua a gas 1562 3 51 4 6 1531 1582
5
83
Sistemi scarichi fumi per scalda acqua 2 109
1
Legenda:
Scalda acqua in pompa di calore [1] Acqua calda Ø G¾” 697
[2] Ritorno riscaldamento Ø G¾”
[3] Raccordo ricircolo sanitario Ø G½”
Scalda acqua elettrici [4] Ingresso gas Ø G½” 10 669
[5] Mandata riscaldamento Ø G¾“
[6] Acqua fredda Ø G¾”
Termoregolazione Curve caratteristiche del circolatore di serie in GC5300i WM 24/100 S
Legenda:
p [mbar]
[∆p] Perdita di carico [mbar]
[V ̇ ] Portata [l/h] 800
[1] Curva caratteristica a pressione costante 150 mbar
Soluzioni ibride [2] Curva caratteristica a pressione costante 200 mbar 700 A
[3] Curva caratteristica a pressione costante 250 mbar
[4] Curva caratteristica a pressione costante 300 mbar 600
[A] Curva caratteristica del circolatore a potenza massima 500
Pompe di calore 400
Pompe di calore media-alta potenza 300 4 3 2 1
200
100
Climatizzazione 0 0 300 600 900 1200 1500 . V [l/h]
1800
Solare termico
Bollitori
Schemi d'impianto
48 | Condens 5300i WM
