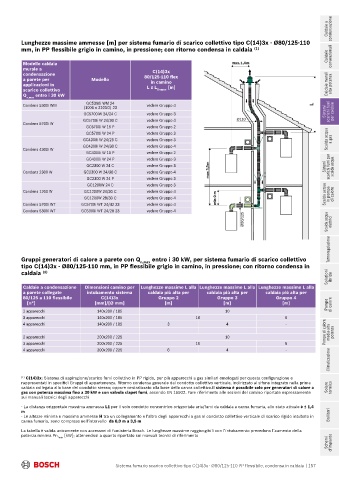

Page 159 - BOSCH DIV TERMOTECNICA - LISTINO 2025 - DELLAFIORE

Caldaie a condensazione

Lunghezze massime ammesse [m] per sistema fumario di scarico collettivo tipo C(14)3x - Ø80/125-110
mm, in PP flessibile grigio in camino, in pressione; con ritorno condensa in caldaia (1)
Caldaie convenzionali
Modello caldaia max.1,4m
murale a
condensazione C(14)3x
a parete per Modello 80/125-110 flex
in camino
applicazioni in L ≤ L [m] Caldaie murali alta potenza
scarico collettivo Gruppo
Q n,max entro i 30 kW
GC5300i WM 24
Condens 5300i WM (100S o 210SO) 23 vedere Gruppo 4 L
GC5700iW 24/24 C vedere Gruppo 3 Sistemi Sistemi scarichi fumi scarichi fumi per caldaie per caldaie
GC5700i W 24/30 C vedere Gruppo 4 Ø110
Condens 5700i W
GC5700i W 15 P vedere Gruppo 2
GC5700i W 24 P vedere Gruppo 3
GC4300i W 24/25 C vedere Gruppo 3 Scalda acqua a gas
GC4300i W 24/30 C vedere Gruppo 4
Condens 4300i W
GC4300i W 15 P vedere Gruppo 2
GC4300i W 24 P vedere Gruppo 3
GC2300 W 24 C vedere Gruppo 3 Sistemi scarichi fumi per scalda acqua
Condens 2300 W GC2300 W 24/30 C vedere Gruppo 4 max3,5m
GC2300 W 24 P vedere Gruppo 3
GC1200W 24 C vedere Gruppo 3
Condens 1200 W GC1200W 24/30 C vedere Gruppo 4
GC1200W 28/30 C vedere Gruppo 4 min 0 m Scalda acqua in pompa di calore
Condens 5700i WT GC5700i WT 24/42 23 vedere Gruppo 4
Condens 5300i WT GC5300i WT 24/28 23 vedere Gruppo 4
Ø80/125 Scalda acqua elettrici

Termoregolazione

Gruppi generatori di calore a parete con Q n,max entro i 30 kW, per sistema fumario di scarico collettivo
tipo C(14)3x - Ø80/125-110 mm, in PP flessibile grigio in camino, in pressione; con ritorno condensa in
caldaia (1) Soluzioni ibride

Caldaie a condensazione Dimensioni camino per Lunghezze massime L alla Lunghezze massime L alla Lunghezze massime L alla
a parete collegate intubamento sistema caldaia più alta per caldaia più alta per caldaia più alta per
80/125 a 110 flessibile C(14)3x Gruppo 2 Gruppo 3 Gruppo 4
[n°] [mm]/[Ø mm] [m] [m] [m] Pompe di calore
2 apparecchi 140x200 / 185 10
3 apparecchi 140x200 / 185 10 6
4 apparecchi 140x200 / 185 3 4 -

2 apparecchi 200x200 / 225 10 Pompe di calore media-alta potenza
3 apparecchi 200x200 / 225 10 6
4 apparecchi 200x200 / 225 6 4 -
Climatizzazione

(1) C(14)3x: Sistema di aspirazione/scarico fumi collettivo in PP rigido, per più apparecchi a gas similari omologati per questa configurazione e
rappresentati in specifici Gruppi di appartenenza. Ritorno condensa generale dal condotto collettivo verticale, indirizzato al sifone integrato nella prima
caldaia collegata alla base del condotto stesso; oppure centralizzato alla base della canna collettiva.Il sistema è possibile solo per generatori di calore a Solare termico
gas con potenza massima fino a 30 kW e con valvola clapet fumi, secondo EN 15502. Fare riferimento alle sezioni del camino riportate espressamente
sui manuali tecnici degli apparecchi
- La distanza orizzontale massima ammessa L1 per il solo condotto concentrico orizzontale aria/fumi da caldaia a canna fumaria, allo stato attuale è ≤ 1,4
m
- Le altezze minima e massima ammesse H tra un collegamento e l'altro degli apparecchi a gas al condotto collettivo verticale di scarico rigido intubato in Bollitori
canna fumaria, sono comprese nell'intervallo da 0,0 m a 3,5 m
La tabella è valida unicamente con accessori di fumisteria Bosch. Le lunghezze massime raggiungibili con l’intubamento prevedono l’aumento della
potenza minima Pn, [kW]; attenendosi a quanto riportato sui manuali tecnici di riferimento
min
Schemi d'impianto

Sistema fumario scarico collettivo tipo C(14)3x - Ø80/125-110 PP flessibile, condensa in caldaia | 157
