Caldaie a condensazione

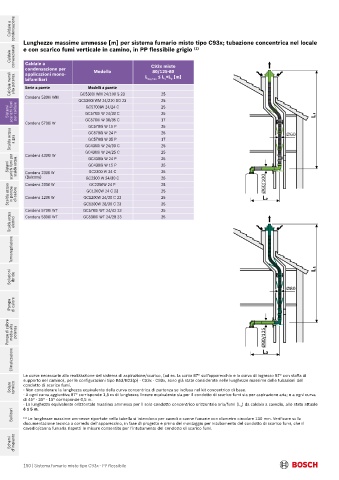

Lunghezze massime ammesse [m] per sistema fumario misto tipo C93x; tubazione concentrica nel locale
e con scarico fumi verticale in camino, in PP flessibile grigio
(1)
Caldaie convenzionali
Caldaie a
condensazione per Modello C93x misto
80/125-80
applicazioni mono-
Caldaie murali alta potenza bifamiliari Modelli a parete L eq,max ≤ L +L [m]
2
1
Serie a parete
GC5300i WM 24/100 S 23
Condens 5300i WM GC5300i WM 24/210 SO 23 25
25
GC5700iW 24/24 C
Sistemi Sistemi scarichi fumi scarichi fumi per caldaie per caldaie GC5700i W 24/30 C 25 L1
25
Condens 5700i W GC5700i W 30/35 C 17
GC5700i W 15 P 25
Scalda acqua a gas GC4300i W 24/30 C 25 Ø60
GC5700i W 24 P
GC5700i W 35 P
17
25
GC4300i W 24/25 C
25
GC4300i W 24 P
Sistemi scarichi fumi per scalda acqua Condens 4300i W GC2300 W 24/30 C 25
GC4300i W 15 P
25
25
GC2300 W 24 C
Condens 2300 W
Ø60/100
(Balcony)
25
GC2300W 24 P
Scalda acqua in pompa di calore Condens 2300 W GC1200W 24/30 C 23 25 L2
GC1200W 24 C 23
25
25
Condens 1200 W
GC1200W 28/30 C 23
Condens 5700i WT GC5700i WT 24/42 23 25
25
Scalda acqua elettrici Condens 5300i WT GC5300i WT 24/28 23 25
Termoregolazione

Soluzioni ibride L

Ø80

Pompe di calore

Pompe di calore media-alta potenza Ø80/125

Climatizzazione L

Le curve necessarie alla realizzazione del sistema di aspirazione/scarico, (ad es. la curva 87° sull'apparecchio e la curva di ingresso 87° con staffa di
supporto nel camino), per le configurazioni tipo B53/B23(p) - C53x - C93x, sono già state considerate nelle lunghezze massime delle tubazioni del
Solare termico condotto di scarico fumi.
- Non considerare la lunghezza equivalente della curva concentrica di partenza se inclusa nel kit concentrico di base.
- A ogni curva aggiuntiva 87° corrisponde 1,5 m di lunghezza lineare equivalente sia per il condotto di scarico fumi sia per aspirazione aria; e a ogni curva
di 45° - 30° - 15° corrisponde 0,5 m.
- La lunghezza equivalente orizzontale massima ammessa per il solo condotto concentrico orizzontale aria/fumi (L ) da caldaia a cavedio, allo stato attuale
2
è ≤ 5 m.
Bollitori (1) Le lunghezze massime ammesse riportate nella tabella si intendono per cavedi o canne fumarie con diametro circolare 130 mm. Verificare sulla
documentazione tecnica a corredo dell'apparecchio, in fase di progetto e prima del montaggio per intubamento del condotto di scarico fumi, che il
cavedio/canna fumaria rispetti le misure consentite per l'intubamento del condotto di scarico fumi.

Schemi d'impianto

150 | Sistema fumario misto tipo C93x - PP flessibile
