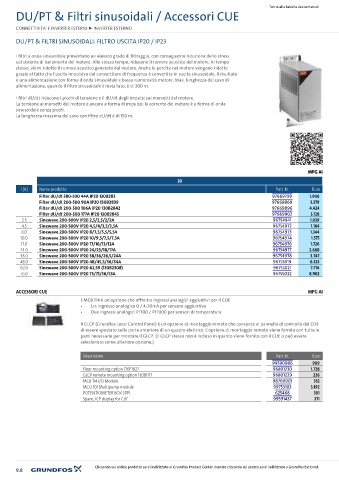

DU/PT & Filtri sinusoidali / Accessori CUE

CONNETTIVITA' E INVERTER ESTERNI ► INVERTER ESTERNO
DU/PT & FILTRI SINUSOIDALI: FILTRO USCITA IP20 / IP23

I filtri a onda sinusoidale presentano un elevato grado di filtraggio, con conseguente riduzione dello stress
sul sistema di isolamento del motore. Allo stesso tempo, riducono il rumore acustico del motore. Al tempo
stesso, viene ridotto il rumore acustico generato dal motore. Anche le perdite nel motore vengono ridotte
grazie al fatto che l'uscita impulsiva dal convertitore di frequenza è convertita in uscita sinusoidale. Il risultato
è una alimentazione con forma d'onda sinusoidale e bassa rumorosità motore. Max. lunghezza del cavo di
alimentazione, quando il filtro sinusoidale è installato, è di 300 m.

I filtri dU/dt riducono i picchi di tensione e il dU/dt degli impulsi sui morsetti del motore.
La tensione ai morsetti del motore è ancora a forma di impulso; la corrente del motore è a forma di onda
sinusoidale senza picchi.
La lunghezza massima del cavo con filtro dU/dt è di 150 m.

MPG AI
20
I [A] Nome prodotto Part. N. Euro
Filter dU/dt 380-500 44A IP20 130B283 97669799 1.906
Filter dU/dt 200-500 90A IP20 130B2839 97669869 3.379
Filter dU/dt 200-500 106A IP20 130B2842 97669896 4.424
Filter dU/dt 200-500 177A IP20 130B2845 97669902 5.128
2.5 Sinewave 200-500V IP20 2,5/2,5/2/2A 96754941 1.039
4.5 Sinewave 200-500V IP20 4,5/4/3,5/3,5A 96754972 1.164
8.0 Sinewave 200-500V IP20 8/7,5/5,5/5,5A 96754973 1.344
10.0 Sinewave 200-500V IP20 10/9,5/7,5/7,5A 96754974 1.575
17.0 Sinewave 200-500V IP20 17/16/13/12A 96754976 1.726
24.0 Sinewave 200-500V IP20 24/23/18/17A 96754977 2.668
38.0 Sinewave 200-500V IP20 38/36/26,5/24A 96754978 3.747
48.0 Sinewave 200-500V IP20 48/45,5/36/34A 96755019 6.523
62.0 Sinewave 200-500V IP20 62,59 (130B2308) 96755021 7.716
75.0 Sinewave 200-500V IP20 75/71/56/53A 96755032 8.902

ACCESSORI CUE MPG AI
L'MCB 114 è un'opzione che offre tre ingressi analogici aggiuntivi per il CUE
• Un ingresso analogico 0 / 4-20mA per sensore aggiuntivo
• Due ingressi analogici PT100 / PT1000 per sensori di temperatura
Il GLCP (Grundfos Local Control Panel) è un'opzione di montaggio remoto che consente al pannello di controllo del CUE
di essere spostato sulla parte anteriore di un quadro elettrico. L'opzione di montaggio remoto viene fornita con tutte le
parti necessarie per montare il GLCP. (Il GLCP stesso non è incluso in quanto viene fornito con il CUE o può essere
selezionato come ulteriore opzione.)

Descrizione Part. N. Euro
99590986 909
Floor mounting option 176F1827 96801230 1.728
GLCP remote mounting option 130B1117 96801229 226
MCB 114 I/O Module 96760901 352
MCO 101 Multipump module 99753103 3.192
POTENTIOMETER BOX SPP1 625468 301
Spare, LCP display for CUE 99591437 271

Cliccando sul codice prodotto sarai indirizzato al Grundfos Product Center, mentre cliccando sul prezzo sarai indirizzato a Grundfos Extranet.
