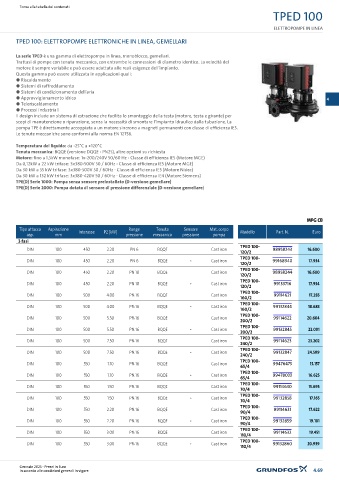

TPED 100

ELETTROPOMPE IN LINEA
TPED 100: ELETTROPOMPE ELETTRONICHE IN LINEA, GEMELLARI

La serie TPED è una gamma di elettropompe in linea, monoblocco, gemellari.
Trattasi di pompe con tenuta meccanica, con entrambe le connessioni di diametro identico. La velocità del
motore è sempre variabile e può essere adattata alle reali esigenze dell'impianto.
Questa gamma può essere utilizzata in applicazioni quali:
● Riscaldamento
● Sistemi di raffreddamento
● Sistemi di condizionamento dell'aria
● Approvvigionamento idrico 4
● Teleriscaldamento
● Processi industriali
Il design include un sistema di estrazione che facilita lo smontaggio della testa (motore, testa e girante) per
scopi di manutenzione o riparazione, senza la necessità di smontare l'impianto idraulico dalla tubazione. La
pompa TPE è direttamente accoppiata a un motore sincrono a magneti permanenti con classe di efficienza IE5.
Le tenute meccaniche sono conformi alla norma EN 12756.

Temperatura del liquido: da -25°C a +120°C
Tenuta meccanica: BQQE (versione DQQE - PN25), altre opzioni su richiesta
Motore: fino a 1,5kW monofase: 1x-200/240V 50/60 Hz - Classe di efficienza IE5 (Motore MGE)
Da 0,12kW a 22 kW trifase: 3x380-500V 50 / 60Hz - Classe di efficienza IE5 (Motore MGE)
Da 30 kW a 55 kW trifase: 3x380-500V 50 / 60Hz - Classe di efficienza IE5 (Motore Nidec)
Da 30 kW a 132 kW trifase: 3x380-420V 50 / 60Hz - Classe di efficienza IE4 (Motore Siemens)
TPE(D) Serie 1000: Pompa senza sensore preinstallato (D-versione gemellare)
TPE(D) Serie 2000: Pompa dotata di sensore di pressione differenziale (D-versione gemellare)

MPG CB
Tipo attacco Aspirazione Range Tenuta Sensore Mat. corpo
asp. mm Interasse P2 [kW] pressione meccanica pressione pompa Modello Part. N. Euro
3 fasi
TPED 100-
DIN 100 450 2.20 PN 6 BQQE Cast iron 98958243 16.600
120/2
TPED 100-
DIN 100 450 2.20 PN 6 BQQE • Cast iron 99168940 17.934
120/2
TPED 100-
DIN 100 450 2.20 PN 10 BQQE Cast iron 98958244 16.600
120/2
TPED 100-
DIN 100 450 2.20 PN 10 BQQE • Cast iron 99133716 17.934
120/2
TPED 100-
DIN 100 500 4.00 PN 16 BQQE Cast iron 99114621 17.285
160/2
TPED 100-
DIN 100 500 4.00 PN 16 BQQE • Cast iron 99132844 18.683
160/2
TPED 100-
DIN 100 500 5.50 PN 16 BQQE Cast iron 99114622 20.604
200/2
DIN 100 500 5.50 PN 16 BQQE • Cast iron TPED 100- 99132845 22.001
200/2
TPED 100-
DIN 100 500 7.50 PN 16 BQQE Cast iron 99114623 23.202
240/2
TPED 100-
DIN 100 500 7.50 PN 16 BQQE • Cast iron 99132847 24.599
240/2
TPED 100-
DIN 100 550 1.10 PN 16 BQQE Cast iron 65/4 99476475 15.157
TPED 100-
DIN 100 550 1.10 PN 16 BQQE • Cast iron 99478033 16.625
65/4
TPED 100-
DIN 100 550 1.50 PN 16 BQQE Cast iron 99114630 15.695
70/4
TPED 100-
DIN 100 550 1.50 PN 16 BQQE • Cast iron 99132858 17.165
70/4
TPED 100-
DIN 100 550 2.20 PN 16 BQQE Cast iron 99114631 17.622
90/4
TPED 100-
DIN 100 550 2.20 PN 16 BQQE • Cast iron 99132859 19.101
90/4
TPED 100-
DIN 100 550 3.00 PN 16 BQQE Cast iron 99114632 19.451
110/4
TPED 100-
DIN 100 550 3.00 PN 16 BQQE • Cast iron 99132860 20.939
110/4
Gennaio 2025 - Prezzi in Euro
In accordo alle condizioni generali in vigore 4.69
