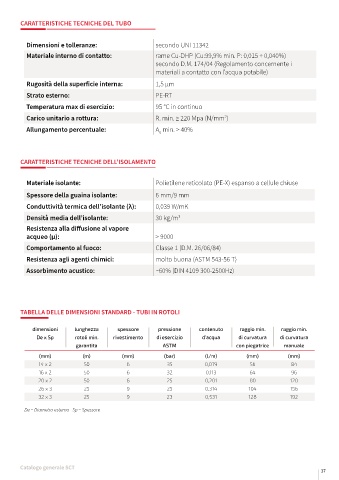

Page 37 - SERRAVALLECOPPERTUBES - CATALOGO GENERALE - DELLAFIORE

CARATTERISTICHE TECNICHE DEL TUBO

Dimensioni e tolleranze: secondo UNI 11342
Materiale interno di contatto: rame Cu-DHP (Cu:99,9% min. P: 0,015 ÷ 0,040%)
secondo D.M. 174/04 (Regolamento concernente i
materiali a contatto con l’acqua potabile)
Rugosità della superficie interna: 1,5 μm

Strato esterno: PE-RT
Temperatura max di esercizio: 95 °C in continuo

Carico unitario a rottura: R. min. ≥ 220 Mpa (N/mm )
2
Allungamento percentuale: A min. > 40%
5

CARATTERISTICHE TECNICHE DELL’ISOLAMENTO

Materiale isolante: Polietilene reticolato (PE-X) espanso a cellule chiuse

Spessore della guaina isolante: 6 mm/9 mm
Conduttività termica dell’isolante (λ): 0,039 W/mK

Densità media dell’isolante: 30 kg/m 3
Resistenza alla diffusione al vapore
acqueo (μ): > 9000
Comportamento al fuoco: Classe 1 (D.M. 26/06/84)

Resistenza agli agenti chimici: molto buona (ASTM 543-56 T)
Assorbimento acustico: ~60% (DIN 4109 300-2500Hz)

TABELLA DELLE DIMENSIONI STANDARD - TUBI IN ROTOLI

dimensioni lunghezza spessore pressione contenuto raggio min. raggio min.
De x Sp rotoli min. rivestimento di esercizio d’acqua di curvatura di curvatura
garantita ASTM con piegatrice manuale
(mm) (m) (mm) (bar) (l/m) (mm) (mm)
14 x 2 50 6 35 0,079 56 84
16 x 2 50 6 32 0,113 64 96
20 x 2 50 6 25 0,201 80 120
26 x 3 25 9 25 0,314 104 156
32 x 3 25 9 23 0,531 128 192

De = Diametro esterno Sp = Spessore

Catalogo generale SCT
37
