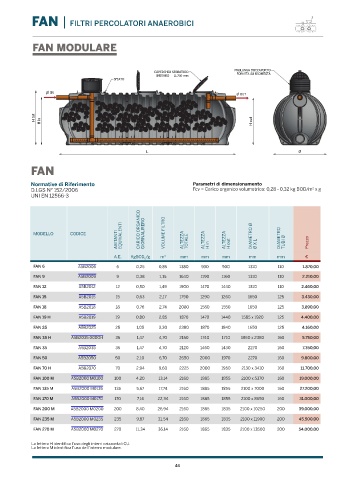

FAN | FILTRI PERCOLATORI ANAEROBICI

FAN MODULARE

PROLUNGA BOCCAPORTO
COPERCHIO SERBATOIO FORNITA SU RICHIESTA
INTERRO D.700 mm
SFIATO
P IN P OUT

H tot H in H out

L Ø

FAN

Normative di Riferimento Parametri di dimensionamento
2
D.LGS N° 152/2006 Fcv = Carico organico volumetrico: 0,28 - 0,32 kg BOD/m x g
UNI EN 12566-3

ABITANTI ALTEZZA TOTALE ALTEZZA H in ALTEZZA H out Ø X L DIAMETRO TUBI Ø Prezzo
MODELLO CODICE EQUIVALENTI CARICO ORGANICO GIORNALIRERO VOLUME FILTRO DIAMETRO Ø

A.E. KgBOD /g m 3 mm mm mm mm mm €
5
FAN 6 A5B2006 6 0,25 0,85 1380 930 900 1310 110 1.870,00
FAN 9 A5B2009 9 0,38 1,15 1640 1190 1160 1310 110 2.210,00
FAN 12 A5B2012 12 0,50 1,49 1900 1470 1440 1310 110 2.460,00

FAN 15 A5B2015 15 0,63 2,17 1790 1290 1260 1650 125 3.430,00
FAN 18 A5B2018 18 0,76 2,74 2080 1580 1550 1650 125 3.890,00
FAN 19 H A5B2019 19 0,80 2,85 1870 1470 1440 1585 x 1920 125 4.400,00
FAN 25 A5B2025 25 1,05 3,30 2380 1870 1840 1650 125 4.160,00

FAN 35 H A5B2035 0000H 35 1,47 4,70 2150 1740 1710 1860 x 2380 160 5.750,00
FAN 35 A5B2035 35 1,47 4,70 2120 1460 1430 2270 160 7.350,00
FAN 50 A5B2050 50 2,10 6,70 2650 2000 1970 2270 160 9.800,00
FAN 70 H A5B2070 70 2,94 9,60 2225 2000 1950 2130 x 3410 160 11.700,00
FAN 100 M A5B2000 M0100 100 4,20 13,14 2160 1885 1855 2100 x 5370 160 19.000,00

FAN 135 M A5B2000 M0135 135 5,67 17,74 2160 1885 1855 2100 x 7000 160 27.200,00
FAN 170 M A5B2000 M0170 170 7,14 22,34 2160 1885 1855 2100 x 8650 160 31.000,00
FAN 200 M A5B2000 M0200 200 8,40 26,94 2160 1865 1835 2100 x 10250 200 39.000,00

FAN 235 M A5B2000 M0235 235 9,87 31,54 2160 1865 1835 2100 x 11900 200 45.500,00
FAN 270 M A5B2000 M0270 270 11,34 36,14 2160 1865 1835 2100 x 13500 200 54.000,00

La lettera H identifica l’uso degli interri orizzontali CU.
La lettera M identifica l’uso dell’interro modulare.
