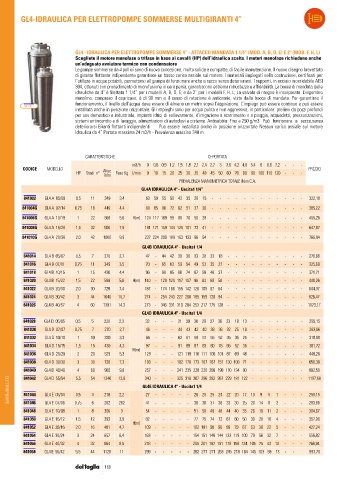

Page 168 - DELTAGLIA - LISTINO 58 - DELLAFIORE

GL4-IDRAULICA PER ELETTROPOMPE SOMMERSE MULTIGIRANTI 4”

GL4 - IDRAULICA PER ELETTROPOMPE SOMMERSE 4” - ATTACCO MANDATA 1 1/4” (MOD. A, B, D, E) E 2" (MOD. F, H, L)
Scegliete il motore monofase o trifase in base ai cavalli (HP) dell’idraulica scelta. I motori monofase richiedono anche
un’adeguato avviatore termico con condensatore
Le pompe sommerse da 4 pollici sono di nuova concezione, molto solide e compatte, di facile manutenzione. Il nuovo disegno brevettato
di girante flottante indipendente garantisce un basso carico assiale sul motore. I materiali impiegati nella costruzione, certificati per
l’utilizzo in acque potabili, permettono all pompa di funzionare anche a secco senza deteriorarsi. I supporti, in acciaio inossidabile AISI
304, ottenuti con procedimento di microfusione in cera persa, garantiscono estrema robustezza e affidabilità. La bocca di mandata delle
idrauliche da 4” è filettata 1 1/4” per i modelli A, B, D, E; e da 2” per i modelli F, H, L; La valvola di ritegno è incorporata. L’ingombro
massimo, compreso il copricavo, è di 98 mm e il senso di rotazione è antiorario, visto dalla bocca di mandata. Per garantirne il
funzionamento, il livello dell’acqua deve essere di almeno un metro sopra l’aspirazione. L’impiego può essere continuo e può essere
841002
installata anche in posizione orizzontale. Gli impieghi sono per acqua pulita e non aggressiva, in particolare: prelievi da pozzi profondi
per uso domestico e industriale, impianti idrici di sollevamento, d’irrigazione a scorrimento o a pioggia, acquedotti, pressurizzazioni,
sistemi antincendio e di lavaggio, alimentazioni di autoclavi e cisterne. Antisabbia: Fino a 250 g/m3 Può funzionare a secco,senza
deteriorarsi Giranti flottanti indipendenti Può essere installata anche in posizione orizzontale Nessun carico assiale sul motore
Idraulica da 4” Portata massima 24 m3/h - Prevalenza massina 340 m
¶

CARATTERISTICHE Q=PORTATA
m3/h 0 0,6 0,9 1,2 1,5 1,8 2,1 2,4 2,7 3 3,6 4,2 4,8 5,4 6 6,6 7,2 - - -
CODICE MODELLO Altez. PREZZO
HP Stadi n° Mm Peso Kg l/min 0 10 15 20 25 30 35 40 45 50 60 70 80 90 100 110 120 - - -
PREVALENZA MANOMETRICA TOTALE IN m C.A.
GL4A IDRAULICA 4" - Uscita1 1/4”
841002 GL4 A 05/09 0,5 11 349 3,4 63 59 55 50 43 35 26 15 - - - - - - - - - - - - 322,18
841004G GL4 A 07/14 0,75 16 449 4,4 90 85 80 72 62 51 37 20 - - - - - - - - - - - - 385,22
841006G GL4 A 10/19 1 22 569 5,6 H(m) 124 117 109 99 86 70 50 28 - - - - - - - - - - - - 455,26
841008G GL4 A 15/28 1,5 32 800 7,9 181 171 159 144 125 101 73 41 - - - - - - - - - - - - 647,87
841010G GL4 A 20/38 2.0 42 1000 9,9 237 224 209 189 163 133 96 54 - - - - - - - - - - - - 766,94

GL4B IDRAULICA 4" - Uscita1 1/4
841014 GL4 B 05/07 0,5 7 270 2,7 47 - 44 42 39 36 33 28 23 18 - - - - - - - - - - 276,66
841016 GL4 B 07/11 0,75 11 349 3,5 70 - 65 63 59 54 49 53 35 27 - - - - - - - - - - 325,69
841018 GL4 B 10/15 1 15 430 4,4 96 - 89 85 80 74 67 58 48 37 - - - - - - - - - - 371,21
841020 GL4 B 15/22 1,5 22 569 5,8 H(m) 140 - 129 124 117 107 96 83 68 50 - - - - - - - - - - 448,26
841022 GL4 B 20/30 2.0 30 728 7,4 187 - 174 166 155 142 126 109 87 64 - - - - - - - - - - 644,37
841024 GL4 B 30/42 3 44 1040 10,7 274 - 254 243 227 208 185 159 128 94 - - - - - - - - - - 826,47
841026 GL4 B 40/57 4 60 1391 14,3 273 - 346 331 310 284 253 217 175 128 - - - - - - - - - - 1173,17
GL4D IDRAULICA 4" - Uscita1 1/4
841028 GL4 D 05/05 0,5 5 230 2,3 33 - - - 31 30 30 29 27 26 23 18 13 - - - - - - - 259,15
841030 GL4 D 07/07 0,75 7 270 2,7 46 - - - 44 43 42 40 38 36 32 25 18 - - - - - - - 283,66
841032 GL4 D 10/10 1 10 330 3,3 65 - - - 62 61 59 57 55 52 45 36 25 - - - - - - - 318,68
841034 GL4 D 15/15 1,5 15 430 4,3 97 - - - 91 89 87 83 80 76 65 52 36 - - - - - - - 381,72
H(m)
841036 GL4 D 20/20 2 20 529 5,3 129 - - - 121 119 116 111 106 101 87 69 48 - - - - - - - 448,26
841038 GL4 D 30/30 3 30 728 7,3 193 - - - 182 178 173 167 167 151 130 103 71 - - - - - - - 658,38
841040 GL4 D 40/40 4 60 960 9,8 257 - - - 241 235 228 220 209 198 170 134 90 - - - - - - - 882,50
841042 GL4 D 55/54 5,5 54 1240 12,6 340 - - - 325 318 307 296 282 267 229 181 122 - - - - - - - 1197,68
GL4E IDRAULICA 4" - Uscita1 1/4
841044 GL4 E 05/04 0,5 4 218 2,2 27 - - - - - 26 25 25 24 22 20 17 13 9 5 1 - - - 259,15
841046 GL4 E 07/06 0,75 6 262 262 41 - - - - - 38 38 37 36 33 30 25 20 14 8 2 - - - 283,66
ELETTROPOMPE
841048 GL4 E 10/08 1 8 306 3 54 - - - - - 51 50 49 48 44 40 33 26 19 11 2 - - - 304,67
841050 GL4 E 15/12 1,5 12 393 3,9 82 - - - - - 77 75 74 72 67 60 50 39 28 16 4 - - - 357,20
H(m)
841052 GL4 E 20/16 2.0 16 481 4,7 109 - - - - - 102 101 98 96 89 79 67 53 38 22 5 - - - 427,24
841054 GL4 E 30/24 3 24 657 6,4 163 - - - - - 154 151 148 144 133 119 100 79 56 32 7 - - - 556,82
841056 GL4 E 40/32 4 32 864 8,5 218 - - - - - 205 201 197 191 178 159 134 105 75 43 10 - - - 766,94
841058 GL4 E 55/42 5,5 44 1128 11 299 - - - - - 282 277 271 263 245 218 184 145 103 59 13 - - 993,70
