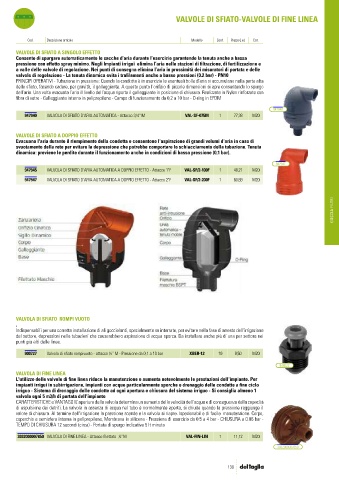

Page 139 - DELTAGLIA - LISTINO 58 - DELLAFIORE

VALVOLE DI SFIATO-VALVOLE DI FINE LINEA

Cod. Descrizione articolo Modello Conf. Prezzo (i.e.) Cat.

VALVOLE DI SFIATO A SINGOLO EFFETTO
Consente di spurgare automaticamente le sacche d’aria durante l’esercizio garantendo la tenuta anche a bassa
pressione con effetto spray minimo. Negli Impianti irrigui elimina l’aria nelle stazioni di filtrazione, di fertilizzazione e
a valle delle valvole di regolazione. Nei punti di consegna elimina l’aria in prossimità dei misuratori di portata e delle
valvole di regolazione - La tenuta dinamica evita i trafilamenti anche a basse pressioni (0.2 bar) - PN10
PRINCIPI OPERATIVI - Tubazione in pressione: Quando la condotta è in esercizio le eventuali bolle d’aria si accumulano nella parte alta
dello sfiato, facendo cadere, per gravità, il galleggiante. A questo punto l’orifizio di piccole dimensioni si apre consentendo lo spurgo
dell’aria. Una volta evacuata l’aria il livello dell’acqua riporta il galleggiante in posizione di chiusura. Realizzate in Nylon rinforzato con
fibra di vetro - Galleggiante interno in polipropilene - Campo di funzionamento da 0,2 a 10 bar - O-ring in EPDM

947940
947940 VALVOLA DI SFIATO D'ARIA AUTOMATICA - Attacco 3/4" M VAL-SF-075M 1 77,38 M20 947945

¶
VALVOLE DI SFIATO A DOPPIO EFFETTO
Evacuano l'aria durante il riempimento della condotta e consentono l'aspirazione di grandi volumi d'aria in caso di
svuotamento della rete per evitare la depressione che potrebbe comportare lo schiacciamento della tubazione. Tenuta
dinamica: previene le perdite durante il funzionamento anche in condizioni di bassa pressione (0,1 bar).
947947
947945 VALVOLA DI SFIATO D'ARIA AUTOMATICA A DOPPIO EFFETTO - Attacco 1"F VAL-SF/2-100F 1 48,21 M20
947947 VALVOLA DI SFIATO D'ARIA AUTOMATICA A DOPPIO EFFETTO - Attacco 2"F VAL-SF/2-200F 1 60,89 M20

GOCCIA FILTRI

¶
VALVOLA DI SFIATO ROMPI VUOTO
.
Indispensabili per una corretta installazione di ali gocciolanti, specialmente se interrate, per evitare nella fase di arresto dell'irrigazione
del settore, depressioni nelle tubazioni che causerebbero aspirazione di acqua sporca. Da installare anche più di una per settore nei
punti più alti delle linee.

900727 Valvola di sfiato rompivuoto - attacco ½” M - Pressione da 0,1 a 10 bar XBER-12 10 9,50 M20

¶ 948022
VALVOLA DI FINE LINEA
L'utilizzo delle valvole di fine linea riduce la manutenzione e aumenta notevolmente le prestazioni dell'impianto. Per
impianti irrigui in subirrigazione, impianti con acque particolarmente sporche e drenaggio delle condotte a fine ciclo
irriguo - Sistema di drenaggio delle condotte ad ogni apertura e chiusura del sistema irriguo - Si consiglia almeno 1
valvola ogni 5 m3/h di portata dell'impianto
CARATTERISTICHE e VANTAGGI L'apertura della valvola determina un aumento della velocità dell'acqua e di conseguenza della capacità
di espulsione dei detriti. La valvola in assenza di acqua nel tubo è normalmente aperta, si chiude quando la pressione raggiunge il
valore di chiusura. Al termine dell'irrigazione la pressione scende e la valvola si riapre. Ispezionabil e di facile manutenzione. Corpo,
coperchio e semisfera interna in polipropilene, Membrana in silicone - Pressione di esercizio da 0.5 a 4 bar - CHIUSURA a 0.06 bar -
TEMPO DI CHIUSURA 12 secondi (circa) - Portata di spurgo indicativa 5 lt minuto

3032000007850 VALVOLA DI FINE LINEA - Attacco filettato ½”M VAL-FIN-LIN 1 11,12 M20

3032000007850
¶

139
