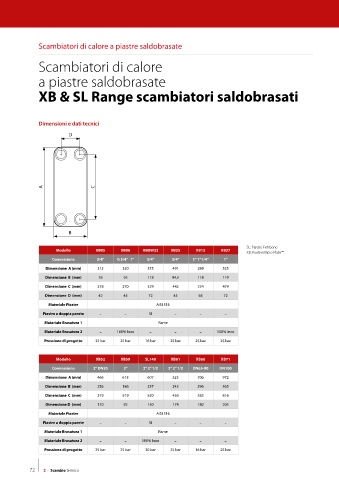

Scambiatori di calore a piastre saldobrasate
Scambiatori di calore
a piastre saldobrasate
XB & SL Range scambiatori saldobrasati
Dimensioni e dati tecnici
D
A C
B
SL: Piastre Fishbone
Modello XB05 XB06 XBDW22 XB25 XB12 XB37
XB: Piastre Micro Plate™
Connessione 3/4’’ G 3/4’’ 1” 3/4’’ 3/4’’ 1” 1”1/4” 1”
Dimensione A (mm) 312 320 375 491 289 525
Dimensione B (mm) 76 95 118 94,5 118 119
Dimensione C (mm) 278 270 329 442 234 479
Dimensione D (mm) 42 45 72 45 63 72
Materiale Piastre AISI 316
Piastre a doppia parete - - SI - - -
Materiale Brasatura 1 Rame
Materiale Brasatura 2 - 100% Inox - - - 100% Inox
Pressione di progetto 25 bar 25 bar 16 bar 25 bar 25 bar 25 bar
Modello XB52 XB59 SL140 XB61 XB66 XB71
Connessione 2” DN50 2” 2” 2” 1/2 2” 2” 1/2 DN65-80 DN100
Dimensione A (mm) 466 613 607 525 706 972
Dimensione B (mm) 256 186 237 243 296 365
Dimensione C (mm) 379 519 520 456 583 816
Dimensione D (mm) 170 92 150 174 180 205
Materiale Piastre AISI 316
Piastre a doppia parete - - SI - - -
Materiale Brasatura 1 Rame
Materiale Brasatura 2 - - 100% Inox - - -
Pressione di progetto 25 bar 25 bar 30 bar 25 bar 16 bar 25 bar
72 2 - Scambio termico
