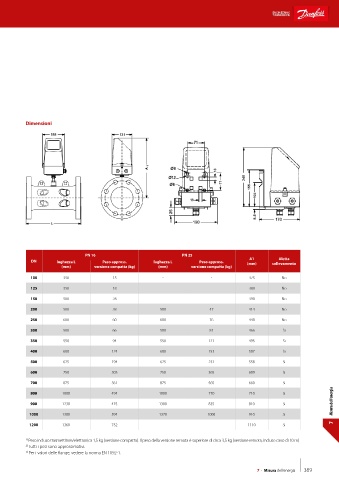

Dimensioni

PN 16 PN 25
A1
Aletta
DN lughezza L Peso appross. lughezza L Peso appross. (mm) sollevamento
(mm) versione compatta (kg) (mm) versione compatta (kg)
100 350 15 - - 375 No

125 350 18 - - 380 No
150 500 28 - - 390 No
200 500 38 500 47 414 No

250 600 60 600 76 440 No
300 500 66 500 81 466 Si
350 550 94 550 121 495 Si
400 600 124 600 153 507 Si

500 625 194 625 231 558 Si
600 750 303 750 365 609 Si
700 875 361 875 565 660 Si
Misura dell'energia
800 1000 494 1000 770 710 Si
900 1230 475 1300 835 810 Si
1000 1300 594 1370 1000 910 Si
1200 1360 732 - - 1110 Si 7

1) Peso incluso trasmettitore/elettronica 1,5 kg (versione compatta). Il peso della versione remota è superiore di circa 3,5 kg (versione remota, incluso cavo di 10 m)
2) Tutti i pesi sono approssimativi.
3) Per i valori delle flange, vedere la norma EN 1092-1.

7 - Misura dell'energia 389
