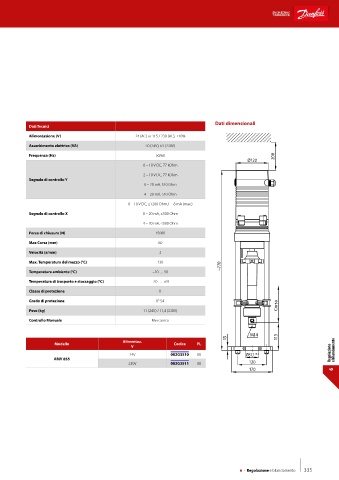

Page 337 - DANFOSS - CATALOGO GENERALE - DELLAFIORE

Dati dimensionali
Dati Tecnici
Alimentazione (V) 24 (AC) or 115 / 230 (AC), ±10%
Assorbimento elettrico (VA) 50 (24V), 63 (230V)

Frequenza (Hz) 50/60 200
Ø120
0 – 10 V DC, 77 kOhm
2 – 10 V DC, 77 kOhm
Segnale di controllo Y
0 – 20 mA, 510 Ohm
4 – 20 mA, 510 Ohm
0 – 10 V DC, ≥1200 Ohm, I = 8 mA (max.)
Segnale di controllo X 0 – 20 mA, ≤500 Ohm
4 – 20 mA, ≤500 Ohm
Forza di chiusura (N) 15000

Max Corsa (mm) 80
Velocità (s/mm) 2
Max. Temperatura del mezzo (°C) 130
~770
Temperatura ambiente (°C) –10 … 50
Temperatura di trasporto e stoccaggio (°C) –20 … +65
Classe di protezione II
Grado di protezione IP 54

Peso (kg) 11 (24V) / 11,4 (230V) Corsa
Controllo Manuale Meccanico

M14
15 113
Alimentaz.
Modello Codice PL
V
24V 082G3510 08 Ø57,1 +0,1 Regolazione e bilanciamento
AMV 855
230V 082G3511 08 120
170 6

6 - Regolazione e bilanciamento 335
