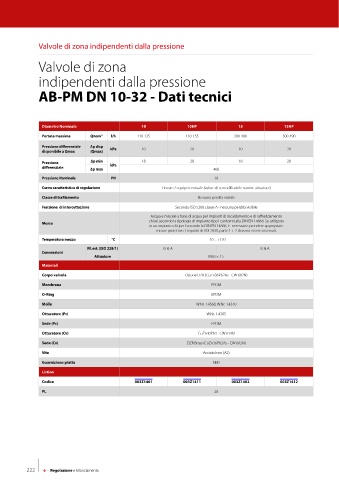

Valvole di zona indipendenti dalla pressione

Valvole di zona

indipendenti dalla pressione

AB-PM DN 10-32 - Dati tecnici

Diametro Nominale 10 10HP 15 15HP
Portata massima Qnom 1) l/h 110-135 110-155 300-400 300-490

Pressione differenziale ∆p disp
disponibile a Qmax (Qmax) kPa 10 20 10 20
Pressione ∆p min kPa 18 28 18 28
differenziale ∆p max 400
Pressione Nominale PN 16

Curva caratteristica di regolazione Lineare / equipercentuale (valore di α modificabile tramite attuatore)
Classe di trafilamento Nessuna perdita visibile
Funzione di intercettazione Secondo ISO 5208 classe A - nessuna perdita visibile
Acqua e miscele a base di acqua per impianti di riscaldamento e di raffreddamento
Mezzo chiusi secondo la tipologia di impianto tipo I conformi alla DIN EN 14868. Se utilizzata
in un impianto di tipo I secondo la DIN EN 14868, è necessario prendere appropriate
misure protettive. I requisiti di VDI 2035, parte 1 + 2 devono essere osservati.
Temperatura mezzo °C −10 ... +120
Fil.est. (ISO 228/1) G ½ A G ¾ A
Connessioni
Attuatore M30 × 1.5
Materiali
Corpo valvola Ottone DZR (CuZn36Pb2As - CW 602N)
Membrana EPDM
O-Ring EPDM
Molle W.Nr. 1.4568, W.Nr. 1.4310
Otturatore (Pc) W.Nr. 1.4305
Sede (Pc) EPDM
Otturatore (Cv) CuZn40Pb3 - CW 614N

Sede (Cv) DZR Brass (CuZn36Pb2As - CW 602N)
Vite Acciaio Inox (A2)
Guarnizione piatta NBR
Listino
Codice 003Z1401 003Z1411 003Z1402 003Z1412
PL 28

222 6 - Regolazione e bilanciamento
