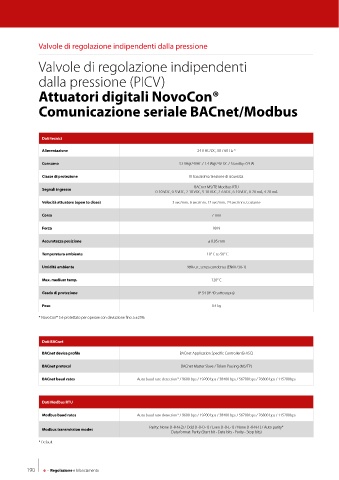

Page 192 - DANFOSS - CATALOGO GENERALE - DELLAFIORE

Valvole di regolazione indipendenti dalla pressione

Valvole di regolazione indipendenti

dalla pressione (PICV)

Attuatori digitali NovoCon®

Comunicazione seriale BACnet/Modbus

Dati tecnici
Alimentazione 24 V AC/DC, 50 / 60 Hz *

Consumo 3.3 VA@24VAC / 1.4 W@24V DC / Standby: 0.9 W

Classe di protezione III bassissima tensione di sicurezza
BACnet MS/TP, Modbus RTU
Segnali ingresso
0-10 VDC, 0-5 VDC, 2-10 VDC, 5-10 VDC, 2-6 VDC, 6-10 VDC, 0-20 mA, 4-20 mA
Velocità attuatore (open to close) 3 sec/mm, 6 sec/mm, 12 sec/mm, 24 sec/mm, Costante

Corsa 7 mm

Forza 90 N
Accuratezza posizione ± 0.05 mm

Temperatura ambiente −10° C to 50° C

Umidità ambiente 98% u.r., senza condensa (EN60730-1)

Max. medium temp. 120° C

Grado di protezione IP 54 (IP 40 sottosopra)
Peso 0.4 kg

* NovoCon® S è protettato per operare con deviazione fino a ±25%.

Dati BACnet

BACnet device profile BACnet Application Specific Controller (B-ASC)

BACnet protocol BACnet Master Slave / Token Passing (MS/TP)
BACnet baud rates Auto baud rate detection* / 9600 bps / 19200 bps / 38400 bps / 56700 bps / 76800 bps / 115200bps

Dati Modbus RTU
Modbus baud rates Auto baud rate detection* / 9600 bps / 19200 bps / 38400 bps / 56700 bps / 76800 bps / 115200bps

Parity: None (1-8-N-2) / Odd (1-8-O-1) / Even (1-8-E-1) / None (1-8-N-1) / Auto parity*
Modbus transmission modes
Data format: Parity (Start bit - Data bits - Parity - Stop bits)
* Default

190 6 - Regolazione e bilanciamento
