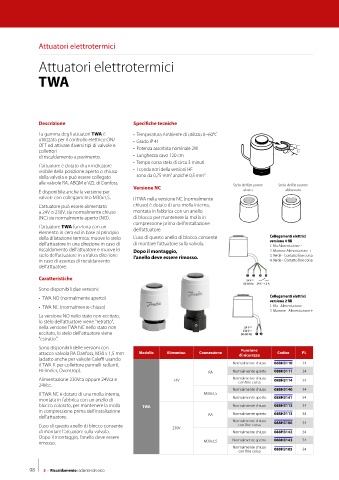

Page 100 - DANFOSS - CATALOGO GENERALE - DELLAFIORE

Attuatori elettrotermici

Attuatori elettrotermici

TWA

Descrizione Specifiche tecniche

La gamma degli attuatori TWA è • Temperatura Ambiente di utilizzo 0~60°C
utilizzata per il controllo elettrico ON/ • Grado IP 41
OFF ed attivare diversi tipi di valvole e • Potenza assorbita nominale 2W
collettori
di riscaldamento a pavimento. • Lunghezza cavo 120 cm
• Tempo corsa stelo di circa 3 minuti
L'attuatore è dotato di un indicatore
visibile della posizione aperto o chiuso • I conduttori della versioni HF 2
2
della valvola e può essere collegato sono da 0,75 mm anziché 0,5 mm
alle valvole RA, ABQM e VZL di Danfoss.
Versione NC Stelo dell’attuatore Stelo dell’attuatore
È disponibile anche la versione per alzato abbassato
valvole con collegamento M30x1,5. Il TWA nella versione NC (normalmente
L'attuatore può essere alimentato chiuso) è dotato di una molla interna,
a 24V o 230V, sia normalmente chiuso montata in fabbrica con un anello
(NC) sia normalmente aperto (NO). di blocco per mantenere la molla in
compressione prima dell’installazione
L'attuatore TWA funziona con un dell’attuatore.
elemento in cera ed in base al principio
della dilatazione termica: muove lo stelo L’uso di questo anello di blocco consente Collegamenti elettrici
versione 4 fili
dell’attuatore in una direzione in caso di di montare l’attuatore sulla valvola. 1. Blu Alimentazione -
riscaldamento dell’attuatore e muove lo Dopo il montaggio, 2. Marrone Alimentazione +
stelo dell’attuatore in un’altra direzione l’anello deve essere rimosso. 3. Verde - Contatto fine corsa
in caso di assenza di riscaldamento 4. Verde - Contatto fine corsa
dell’attuatore.
Caratteristiche

Sono disponibili due versioni:
• TWA NO (normalmente aperto) Collegamenti elettrici
versione 2 fili
• TWA NC (normalmente chiuso) 1. Blu - Alimentazione -
2. Marrone - Alimentazione +
La versione NO nello stato non eccitato,
lo stelo dell'attuatore viene "retratto",
nella versione TWA NC nello stato non
eccitato, lo stelo dell'attuatore viene
"estratto".
Sono disponibili delle versioni con Funzione
attacco valvola RA Danfoss, M30 x 1,5 mm Modello Alimentaz. Connessione di sicurezza Codice PL
(adatto anche per valvole Caleffi usando
il TWA-K per collettore pannelli radianti, Normalmente chiuso 088H3110 34
Heimeier, Oventrop). RA Normalmente aperto 088H3111 34
Alimentazione 230Vca oppure 24Vca e 24V Normalmente chiuso 088H3114 34
24Vcc. con fine corsa
Normalmente chiuso 088H3140 34
Il TWA NC è dotato di una molla interna, M30x1,5
montata in fabbrica con un anello di Normalmente aperto 088H3141 34
blocco colorato, per mantenere la molla TWA Normalmente chiuso 088H3112 34
in compressione prima dell’installazione Normalmente aperto 088H3113 34
dell’attuatore. RA
Normalmente chiuso 088H3106 34
L’uso di questo anello di blocco consente 230V con fine corsa
di montare l’attuatore sulla valvola. Normalmente chiuso 088H3142 34
Dopo il montaggio, l’anello deve essere Normalmente aperto 088H3143 34
rimosso. M30x1,5
Normalmente chiuso 088H3105 34
con fine corsa

98 3 - Riscaldamento radiante idronico
