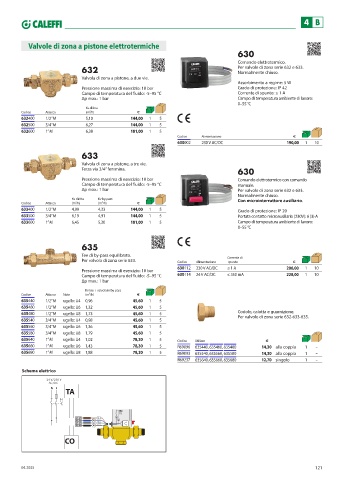

Page 123 - CALEFFI - LISTINO IDROTERMOSANITARIO 2025 - DELLAFIORE

4 B

Valvole di zona a pistone elettrotermiche
630
Comando elettrotermico.
632 Per valvole di zona serie 632 e 633.
Normalmente chiuso.
Valvola di zona a pistone, a due vie.
Assorbimento a regime: 5 W
Pressione massima di esercizio: 10 bar Grado di protezione: IP 42
Campo di temperatura del fluido: -5–95 °C Corrente di spunto: ≤ 1 A
Δp max.: 1 bar Campo di temperatura ambiente di lavoro:
0–55 °C
Kv diritta
Codice Attacco (m³/h) €
632400 1/2” M 5,10 144,00 1 5
632500 3/4” M 6,27 144,00 1 5
632600 1” M 6,38 181,00 1 5
Codice Alimentazione €
630002 230 V AC/DC 190,00 1 10

633
Valvola di zona a pistone, a tre vie.
Terza via 3/4” femmina. 630
Pressione massima di esercizio: 10 bar Comando elettrotermico con comando
Campo di temperatura del fluido: -5–95 °C manuale.
Δp max.: 1 bar Per valvole di zona serie 632 e 633.
Normalmente chiuso.
Kv diritta Kv by-pass Con microinterruttore ausiliario.
Codice Attacco (m³/h) (m³/h) €
633400 1/2” M 4,99 4,33 144,00 1 5 Grado di protezione: IP 20
633500 3/4” M 6,19 4,91 144,00 1 5 Portata contatto microausiliario (230V): 6 (3) A
633600 1” M 6,45 5,30 181,00 1 5 Campo di temperatura ambiente di lavoro:
0–55 °C

635
Tee di by-pass equilibrato. Corrente di
Per valvola di zona serie 633. Codice Alimentazione spunto €
630112 230 V AC/DC ≤ 1 A 206,00 1 10
Pressione massima di esercizio: 10 bar
Campo di temperatura del fluido: -5–95 °C 630114 24 V AC/DC ≤ 350 mA 228,00 1 10
Δp max.: 1 bar
Kv tee + valvola in by-pass
Codice Attacco Note (m³/h) €
635440 1/2” M ugello: U4 0,96 45,60 1 5
635460 1/2” M ugello: U6 1,32 45,60 1 5
635480 1/2” M ugello: U8 1,73 45,60 1 5 Codolo, calotta e guarnizione.
Per valvole di zona serie 632-633-635.
635540 3/4” M ugello: U4 0,98 45,60 1 5
635560 3/4” M ugello: U6 1,36 45,60 1 5
635580 3/4” M ugello: U8 1,79 45,60 1 5
635640 1” M ugello: U4 1,02 78,30 1 5 Codice Utilizzo €
635660 1” M ugello: U6 1,43 78,30 1 5 R69096 635440, 635460, 635480 14,30 alla coppia 1 –
635680 1” M ugello: U8 1,88 78,30 1 5 R69093 635540, 635560, 635580 14,30 alla coppia 1 –
R69237 635640, 635660, 635680 12,70 singolo 1 –
Schema elettrico

24 V/230 V
AC/DC
N L
TA
01

0
1
L 4
N 3
3
4
CO
