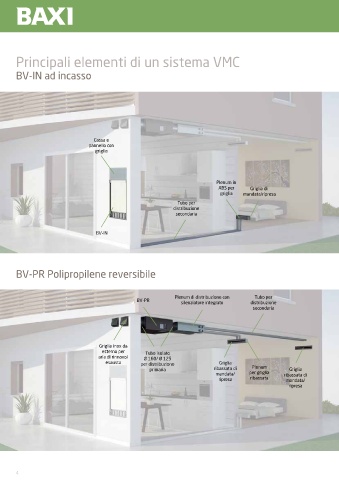

Principali elementi di un sistema VMC
BV-IN ad incasso
Cassa e
pannello con
griglie
Plenum in
ABS per Griglia di
griglia mandata/ripresa
Tubo per
distribuzione
secondaria
BV-IN
BV-PR Polipropilene reversibile
Plenum di distribuzione con Tubo per
BV-PR
silenziatore integrato distribuzione
secondaria
Griglia inox da
esterno per Tubo isolato
aria di rinnovo/ Ø 160/ Ø 125
esausta per distribuzione Griglia
primaria ribassata di Plenum Griglia
mandata/ per griglia ribassata di
ripresa ribassata mandata/
ripresa
VMC
in polipropilene reversibile
(orizzontale/verticale) BV-PR
Installazione in controsoffitto
Fornisce aria di rinnovo
