SPC Plus/WH

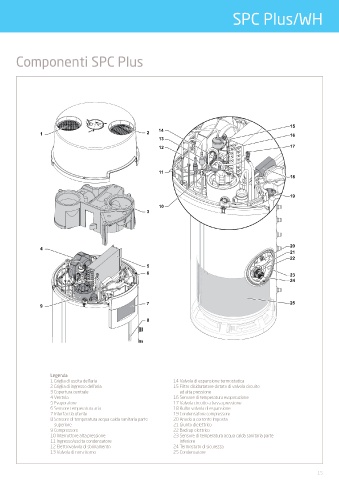

Componenti SPC Plus
15
1 2 14 16
13
12 17
11
18
19
10
3
20
4
21
22
5
6 23
24
9 7 25
8
Legenda
1 Griglia di uscita dell'aria 14 Valvola di espansione termostatica
2 Griglia di ingresso dell'aria 15 Filtro disidratatore dotato di valvola circuito
3 Copertura centrale ad alta pressione
4 Ventola 16 Sensore di temperatura evaporazione
5 Evaporatore 17 Valvola circuito a bassa pressione
6 Sensore temperatura aria 18 Bulbo valvola di espansione
7 Interfaccia utente 19 Condensatore compressore
8 Sensore di temperatura acqua calda sanitaria parte 20 Anodo a corrente imposta
superiore 21 Giunto dielettrico
9 Compressore 22 Backup elettrico
10 Interruttore alta pressione 23 Sensore di temperatura acqua calda sanitaria parte
11 Ingresso/uscita condensatore inferiore
12 Elettrovalvola di sbrinamento 24 Termostato di sicurezza
13 Valvola di non ritorno 25 Condensatore
