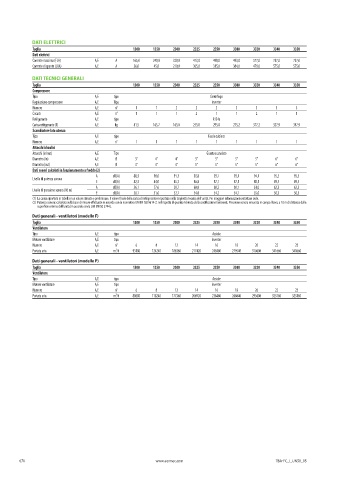

Page 672 - AERMEC - CATALOGO PRODOTTI 2024 - DELLAFIORE

DATI ELETTRICI
Taglia 1300 1350 2300 2325 2350 3300 3320 3340 3350
Dati elettrici
Corrente massima (FLA) A,E A 165,0 249,0 329,0 413,0 498,0 493,0 577,0 737,0 737,0
Corrente di spunto (LRA) A,E A 36,0 45,0 210,0 305,0 315,0 384,0 479,0 575,0 575,0
DATI TECNICI GENERALI
Taglia 1300 1350 2300 2325 2350 3300 3320 3340 3350
Compressore
Tipo A,E tipo Centrifugo
Regolazione compressore A,E Tipo Inverter
Numero A,E n° 1 1 2 2 2 3 3 3 3
Circuiti A,E n° 1 1 1 2 1 1 2 1 1
Refrigerante A,E tipo R134a
Carica refrigerante (1) A,E kg 81,5 165,7 163,0 253,8 295,8 275,2 317,2 327,9 397,9
Scambiatore lato utenza
Tipo A,E tipo Fascio tubiero
Numero A,E n° 1 1 1 1 1 1 1 1 1
Attacchi idraulici
Attacchi (in/out) A,E Tipo Giunto scanalato
Diametro (in) A,E Ø 3” 4” 4” 5” 5” 5” 5” 6” 6”
Diametro (out) A,E Ø 3” 4” 4” 5” 5” 5” 5” 6” 6”
Dati sonori calcolati in funzionamento a freddo (2)
A dB(A) 88,3 90,0 91,3 92,8 93,1 93,1 94,1 95,5 95,5
Livello di potenza sonora
E dB(A) 82,3 84,0 85,3 86,8 87,1 87,1 88,1 89,5 89,5
A dB(A) 56,1 57,6 58,7 60,0 60,2 60,1 61,0 62,3 62,3
Livello di pressione sonora (10 m)
E dB(A) 50,1 51,6 52,7 54,0 54,2 54,1 55,0 56,3 56,3
(1) La carica riportata in tabella è un valore stimato e preliminare. Il valore finale della carica di refrigerante è riportato nella targhetta tecnica dell’unità. Per maggiori informazioni contattare sede. FREECOOLING
(2) Potenza sonora: calcolata sulla base di misure effettuate in accordo con la normativa UNI EN ISO 9614-2, nel rispetto di quanto richiesto dalla certificazione Eurovent.; Pressione sonora misurata in campo libero, a 10 m di distanza dalla
superficie esterna dell’unità (in accordo con la UNI EN ISO 3744).
Dati generali - ventilatori (modello F)
Taglia 1300 1350 2300 2325 2350 3300 3320 3340 3350
Ventilatore
Tipo A,E tipo Assiale
Motore ventilatore A,E tipo Inverter
Numero A,E n° 6 8 12 14 16 18 20 22 22
Portata aria A,E m³/h 93180 124240 186360 217420 248480 279540 310600 341660 341660

Dati generali - ventilatori (modello P)
Taglia 1300 1350 2300 2325 2350 3300 3320 3340 3350
Ventilatore
Tipo A,E tipo Assiale
Motore ventilatore A,E tipo Inverter
Numero A,E n° 6 8 12 14 16 18 20 22 22
Portata aria A,E m³/h 88680 118240 177360 206920 236480 266040 295600 325160 325160

670 www.aermec.com TBA-FC_I_UN50_05
