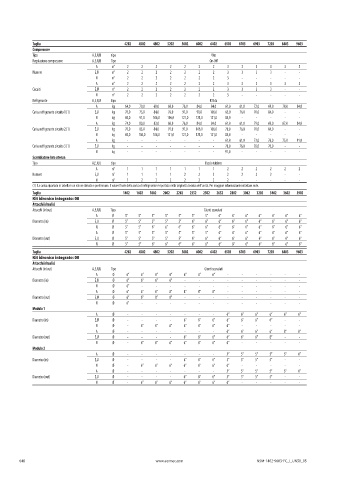

Page 650 - AERMEC - CATALOGO PRODOTTI 2024 - DELLAFIORE

Taglia 4202 4502 4802 5202 5602 6002 6402 6503 6703 6903 7203 8403 9603
Compressore
Tipo A,E,N,U tipo Vite
Regolazione compressore A,E,N,U Tipo On-Off
A n° 2 2 2 2 2 2 2 3 3 3 3 3 3
Numero E,U n° 2 2 2 2 2 2 2 3 3 3 3 - -
N n° 2 2 2 2 2 2 2 3 - - - - -
A n° 2 2 2 2 2 2 2 3 3 3 3 3 3
Circuiti E,U n° 2 2 2 2 2 2 2 3 3 3 3 - -
N n° 2 2 2 2 2 2 2 3 - - - - -
Refrigerante A,E,N,U tipo R134a
A kg 64,0 70,0 68,0 69,0 76,0 84,0 84,0 61,0 61,0 72,0 69,0 78,0 84,0
Carica refrigerante circuito 1 (1) E,U kg 76,0 75,0 84,0 76,0 91,0 91,0 106,0 65,0 76,0 76,0 84,0 - -
N kg 84,0 91,0 106,0 106,0 121,0 121,0 121,0 84,0 - - - - -
A kg 74,0 80,0 83,0 69,0 76,0 84,0 84,0 61,0 61,0 79,0 69,0 87,0 84,0
Carica refrigerante circuito 2 (1) E,U kg 76,0 85,0 84,0 91,0 91,0 106,0 106,0 70,0 76,0 76,0 84,0 - -
N kg 84,0 106,0 106,0 121,0 121,0 121,0 121,0 84,0 - - - - -
A kg - - - - - - - 61,0 61,0 73,0 76,0 75,0 91,0
Carica refrigerante circuito 3 (1) E,U kg - - - - - - - 70,0 76,0 76,0 76,0 - -
N kg - - - - - - - 91,0 - - - - -
Scambiatore lato utenza
Tipo A,E,N,U tipo Fascio tubiero
A n° 1 1 1 1 1 1 1 2 2 2 2 2 2
Numero E,U n° 1 1 1 1 2 2 2 2 2 2 2 - -
N n° 1 2 2 2 2 2 2 2 - - - - -
(1) La carica riportata in tabella è un valore stimato e preliminare. Il valore finale della carica di refrigerante è riportato nella targhetta tecnica dell’unità. Per maggiori informazioni contattare sede.
Taglia 1402 1602 1802 2002 2202 2352 2502 2652 2802 3002 3202 3402 3602 3902
Kit idronico integrato: 00 FREECOOLING
Attacchi idraulici
Attacchi (in/out) A,E,N,U Tipo Giunti scanalati
A Ø 5” 5” 5” 5” 5” 5” 5” 6” 6” 6” 6” 6” 6” 6”
Diametro (in) E,U Ø 5” 5” 5” 5” 5” 6” 6” 6” 6” 6” 6” 6” 6” 6”
N Ø 5” 5” 6” 6” 6” 6” 6” 6” 6” 6” 6” 6” 6” 6”
A Ø 5” 5” 5” 5” 5” 5” 5” 6” 6” 6” 6” 6” 6” 6”
Diametro (out) E,U Ø 5” 5” 5” 5” 5” 6” 6” 6” 6” 6” 6” 6” 6” 6”

N Ø 5” 5” 6” 6” 6” 6” 6” 6” 6” 6” 6” 6” 6” 6”
Taglia 4202 4502 4802 5202 5602 6002 6402 6503 6703 6903 7203 8403 9603
Kit idronico integrato: 00
Attacchi idraulici
Attacchi (in/out) A,E,N,U Tipo Giunti scanalati
A Ø 6” 6” 6” 6” 6” 6” 6” - - - - - -
Diametro (in) E,U Ø 6” 6” 6” 6” - - - - - - - - -
N Ø 6” - - - - - - - - - - - -
A Ø 6” 6” 6” 8” 8” 8” 8” - - - - - -
Diametro (out) E,U Ø 6” 6” 8” 8” - - - - - - - - -
N Ø 6” - - - - - - - - - - - -
Modulo 1
A Ø - - - - - - - 6” 6” 6” 6” 6” 6”
Diametro (in) E,U Ø - - - - 6” 6” 6” 6” 6” 6” 6” - -
N Ø - 6” 6” 6” 6” 6” 6” 6” - - - - -
A Ø - - - - - - - 6” 6” 6” 6” 8” 8”
Diametro (out) E,U Ø - - - - 6” 6” 6” 6” 6” 6” 8” - -
N Ø - 6” 6” 6” 6” 6” 6” 6” - - - - -
Modulo 2
A Ø - - - - - - - 5” 5” 5” 5” 5” 6”
Diametro (in) E,U Ø - - - - 6” 6” 6” 5” 5” 5” 5” - -
N Ø - 6” 6” 6” 6” 6” 6” 6” - - - - -
A Ø - - - - - - - 5” 5” 5” 5” 5” 6”
Diametro (out) E,U Ø - - - - 6” 6” 6” 5” 5” 5” 5” - -
N Ø - 6” 6” 6” 6” 6” 6” 6” - - - - -

648 www.aermec.com NSM-1402-9603-FC_I_UN50_05
