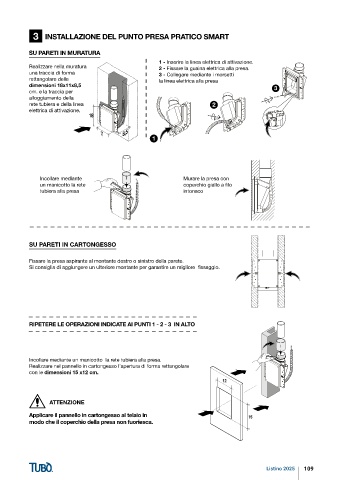

SOLO PER LE CURVE DA 22,5° CON DISCESA DALL'ALTO 3 INSTALLAZIONE DEL PUNTO PRESA PRATICO SMART

SU PARETI IN MURATURA
Se la presa Pratico Smart è rivolta verso l'alto e il tubo scende in verticale per 1 - Inserire la linea elettrica di attivazione.
una distanza superiore a 3 metri aggiungere due curve da 22,5°. Realizzare nella muratura 2 - Fissare la guaina elettrica alla presa.
una traccia di forma 3 - Collegare mediante i morsetti
rettangolare delle
Le curve così posizionate hanno la funzione di frenare la discesa involontaria la linea elettrica alla presa
dimensioni 18x11x8,5
del tubo 昀氀essibile. cm. e la traccia per 3
alloggiamento della
rete tubiera e della linea 2
elettrica di attivazione.
18

8,5
11
1

Incollare mediante Murare la presa con
tubo solo su un livello un manicotto la rete coperchio giallo a 昀椀lo
tubiera alla presa intonaco

tubo solo su un livello
SU PARETI IN CARTONGESSO

Il tubo 昀氀essibile si sviluppa solo sul livello orizzontale della predisposizione, limitando lo sviluppo Fissare la presa aspirante al montante destro o sinistro della parete.
verticale al solo collegamento della presa Pratico Smart. Si consiglia di aggiungere un ulteriore montante per garantire un migliore 昀椀ssaggio.

RIPETERE LE OPERAZIONI INDICATE AI PUNTI 1 - 2 - 3 IN ALTO

2° livello
2° livello
Incollare mediante un manicotto la rete tubiera alla presa.
Realizzare nel pannello in cartongesso l’apertura di forma rettangolare
con le dimensioni 15 x12 cm.
1° livello
12
1° livello

ATTENZIONE
Applicare il pannello in cartongesso al telaio in 15
Evitare che il tubo 昀氀essibile si sviluppi su 2 livelli della predisposizione Pratico Smart.
modo che il coperchio della presa non fuoriesca.
