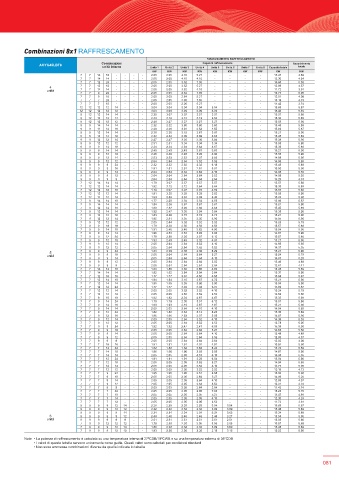

Page 81 - FUJITSU - SPLIT-MULTISPLIT

Combinazioni 8x1 RAFFRESCAMENTO
FUNZIONAMENTO RAFFRESCAMENTO
AOYG45LBT8 Combinazioni Unità 1 Unità 2 Unità 3 Unità 4 Capacità raffrescamento Unità 7 Unità 8 Capacità totale Assorbimento
unità interne
totale
Unità 5
Unità 6
KW KW KW KW KW KW KW KW KW KW
7 7 14 18 - - - - 2.05 2.05 4.10 5.27 - - - - 13.47 4.89
7 7 14 14 - - - - 2.05 2.05 4.10 4.10 - - - - 12.30 4.24
7 7 12 24 - - - - 2.05 2.05 3.52 7.03 - - - - 14.65 5.50
4 7 7 12 18 - - - - 2.05 2.05 3.52 5.27 - - - - 12.89 4.57
unità 7 7 12 14 - - - - 2.05 2.05 3.52 4.10 - - - - 11.72 3.91
7 7 9 24 - - - - 2.05 2.05 2.64 7.03 - - - - 13.77 5.05
7 7 9 18 - - - - 2.05 2.05 2.64 5.27 - - - - 12.01 4.08
7 7 7 24 - - - - 2.05 2.05 2.05 7.03 - - - - 13.18 4.73
7 7 7 18 - - - - 2.05 2.05 2.05 5.27 - - - - 11.42 3.74
12 12 12 12 14 - - - 3.04 3.04 3.04 3.04 3.54 - - - 15.69 5.87
12 12 12 12 12 - - - 3.09 3.09 3.09 3.09 3.09 - - - 15.46 5.89
9 12 12 14 14 - - - 2.30 3.07 3.07 3.57 3.57 - - - 15.57 5.88
9 12 12 12 14 - - - 2.34 3.12 3.12 3.12 3.63 - - - 15.34 5.89
9 12 12 12 12 - - - 2.46 3.27 3.27 3.27 3.27 - - - 15.55 5.90
9 9 14 14 14 - - - 2.32 2.32 3.60 3.60 3.60 - - - 15.45 5.89
9 9 12 14 18 - - - 2.28 2.28 3.04 3.54 4.55 - - - 15.69 5.87
9 9 12 14 14 - - - 2.36 2.36 3.15 3.67 3.67 - - - 15.21 5.90
9 9 12 12 18 - - - 2.32 2.32 3.09 3.09 4.63 - - - 15.45 5.89
9 9 12 12 14 - - - 2.47 2.47 3.30 3.30 3.84 - - - 15.38 5.90
9 9 12 12 12 - - - 2.51 2.51 3.34 3.34 3.34 - - - 15.05 5.90
9 9 9 14 18 - - - 2.34 2.34 2.34 3.64 4.67 - - - 15.33 5.89
9 9 9 14 14 - - - 2.49 2.49 2.49 3.87 3.87 - - - 15.21 5.90
9 9 9 12 18 - - - 2.46 2.46 2.46 3.28 4.90 - - - 15.55 5.90
9 9 9 12 14 - - - 2.53 2.53 2.53 3.37 3.93 - - - 14.88 5.90
9 9 9 12 12 - - - 2.64 2.64 2.64 3.52 3.52 - - - 14.96 5.65
9 9 9 9 24 - - - 2.32 2.32 2.32 2.32 6.18 - - - 15.45 5.89
9 9 9 9 18 - - - 2.51 2.51 2.51 2.51 5.01 - - - 15.05 5.90
9 9 9 9 14 - - - 2.64 2.64 2.64 2.64 4.10 - - - 14.66 5.50
9 9 9 9 12 - - - 2.64 2.64 2.64 2.64 3.52 - - - 14.08 5.20
9 9 9 9 9 - - - 2.64 2.64 2.64 2.64 2.64 - - - 13.20 4.73
7 12 14 14 14 - - - 1.79 3.07 3.57 3.57 3.57 - - - 15.57 5.88
7 12 12 14 14 - - - 1.82 3.12 3.12 3.64 3.64 - - - 15.33 5.89
7 12 12 12 18 - - - 1.79 3.07 3.07 3.07 4.59 - - - 15.57 5.88
7 12 12 12 14 - - - 1.91 3.28 3.28 3.28 3.82 - - - 15.55 5.90
7 12 12 12 12 - - - 1.93 3.32 3.32 3.32 3.32 - - - 15.22 5.90
7 9 14 14 18 - - - 1.77 2.28 3.54 3.54 4.55 - - - 15.68 5.87
7 9 14 14 14 - - - 1.84 2.36 3.67 3.67 3.67 - - - 15.21 5.90
7 9 12 14 18 - - - 1.80 2.32 3.09 3.60 4.63 - - - 15.45 5.89
7 9 12 14 14 - - - 1.92 2.47 3.30 3.84 3.84 - - - 15.38 5.90
7 9 12 12 18 - - - 1.83 2.36 3.15 3.15 4.72 - - - 15.21 5.90
7 9 12 12 14 - - - 1.95 2.51 3.35 3.35 3.90 - - - 15.05 5.90
7 9 12 12 12 - - - 2.05 2.64 3.52 3.52 3.52 - - - 15.25 5.79
7 9 9 18 18 - - - 1.79 2.30 2.30 4.59 4.59 - - - 15.57 5.88
7 9 9 14 18 - - - 1.91 2.46 2.46 3.82 4.90 - - - 15.54 5.90
7 9 9 14 14 - - - 1.96 2.53 2.53 3.93 3.93 - - - 14.87 5.90
7 9 9 12 24 - - - 1.79 2.30 2.30 3.07 6.12 - - - 15.57 5.88
7 9 9 12 18 - - - 1.93 2.49 2.49 3.32 4.97 - - - 15.21 5.90
7 9 9 12 14 - - - 2.05 2.64 2.64 3.52 4.10 - - - 14.95 5.65
7 9 9 12 12 - - - 2.05 2.64 2.64 3.52 3.52 - - - 14.37 5.35
5 7 9 9 9 24 - - - 1.83 2.36 2.36 2.36 6.29 - - - 15.21 5.90
unità 7 9 9 9 18 - - - 2.05 2.64 2.64 2.64 5.27 - - - 15.24 5.79
7 9 9 9 14 - - - 2.05 2.64 2.64 2.64 4.10 - - - 14.07 5.20
7 9 9 9 12 - - - 2.05 2.64 2.64 2.64 3.52 - - - 13.49 4.89
7 9 9 9 9 - - - 2.05 2.64 2.64 2.64 2.64 - - - 12.61 4.41
7 7 14 14 18 - - - 1.80 1.80 3.60 3.60 4.63 - - - 15.45 5.89
7 7 14 14 14 - - - 1.92 1.92 3.84 3.84 3.84 - - - 15.37 5.90
7 7 12 18 18 - - - 1.77 1.77 3.04 4.55 4.55 - - - 15.68 5.87
7 7 12 14 18 - - - 1.84 1.84 3.15 3.67 4.72 - - - 15.21 5.90
7 7 12 14 14 - - - 1.95 1.95 3.35 3.90 3.90 - - - 15.04 5.90
7 7 12 12 24 - - - 1.77 1.77 3.04 3.04 6.07 - - - 15.69 5.87
7 7 12 12 14 - - - 2.05 2.05 3.52 3.52 4.10 - - - 15.24 5.79
7 7 12 12 12 - - - 2.05 2.05 3.52 3.52 3.52 - - - 14.66 5.50
7 7 9 18 18 - - - 1.82 1.82 2.34 4.67 4.67 - - - 15.33 5.89
7 7 9 14 24 - - - 1.79 1.79 2.30 3.57 6.12 - - - 15.57 5.88
7 7 9 14 18 - - - 1.93 1.93 2.49 3.87 4.97 - - - 15.21 5.90
7 7 9 14 14 - - - 2.05 2.05 2.64 4.10 4.10 - - - 14.94 5.65
7 7 9 12 24 - - - 1.82 1.82 2.34 3.12 6.23 - - - 15.33 5.89
7 7 9 12 18 - - - 1.96 1.96 2.53 3.37 5.05 - - - 14.87 5.90
7 7 9 12 14 - - - 2.05 2.05 2.64 3.52 4.10 - - - 14.36 5.35
7 7 9 12 12 - - - 2.05 2.05 2.64 3.52 3.52 - - - 13.78 5.05
7 7 9 9 24 - - - 1.92 1.92 2.47 2.47 6.59 - - - 15.38 5.90
7 7 9 9 18 - - - 2.05 2.05 2.64 2.64 5.27 - - - 14.65 5.50
7 7 9 9 14 - - - 2.05 2.05 2.64 2.64 4.10 - - - 13.48 4.89
7 7 9 9 12 - - - 2.05 2.05 2.64 2.64 3.52 - - - 12.90 4.57
7 7 9 9 9 - - - 2.05 2.05 2.64 2.64 2.64 - - - 12.02 4.08
7 7 7 18 18 - - - 1.91 1.91 1.91 4.91 4.91 - - - 15.54 5.90
7 7 7 14 24 - - - 1.82 1.82 1.82 3.64 6.24 - - - 15.33 5.89
7 7 7 14 18 - - - 1.96 1.96 1.96 3.93 5.05 - - - 14.87 5.90
7 7 7 14 14 - - - 2.05 2.05 2.05 4.10 4.10 - - - 14.35 5.35
7 7 7 12 24 - - - 1.91 1.91 1.91 3.28 6.54 - - - 15.54 5.90
7 7 7 12 18 - - - 2.05 2.05 2.05 3.52 5.27 - - - 14.94 5.65
7 7 7 12 14 - - - 2.05 2.05 2.05 3.52 4.10 - - - 13.77 5.05
7 7 7 12 12 - - - 2.05 2.05 2.05 3.52 3.52 - - - 13.19 4.73
7 7 7 9 24 - - - 1.95 1.95 1.95 2.51 6.68 - - - 15.04 5.90
7 7 7 9 18 - - - 2.05 2.05 2.05 2.64 5.27 - - - 14.06 5.20
7 7 7 9 14 - - - 2.05 2.05 2.05 2.64 4.10 - - - 12.89 4.57
7 7 7 9 12 - - - 2.05 2.05 2.05 2.64 3.52 - - - 12.31 4.24
7 7 7 9 9 - - - 2.05 2.05 2.05 2.64 2.64 - - - 11.43 3.74
7 7 7 7 24 - - - 2.05 2.05 2.05 2.05 7.03 - - - 15.23 5.79
7 7 7 7 18 - - - 2.05 2.05 2.05 2.05 5.27 - - - 13.47 4.89
7 7 7 7 14 - - - 2.05 2.05 2.05 2.05 4.10 - - - 12.30 4.24
7 7 7 7 12 - - - 2.05 2.05 2.05 2.05 3.52 - - - 11.72 3.91
9 9 9 9 12 14 - - 2.28 2.28 2.28 2.28 3.04 3.54 - - 15.69 5.87
9 9 9 9 12 12 - - 2.32 2.32 2.32 2.32 3.09 3.09 - - 15.46 5.89
9 9 9 9 9 14 - - 2.34 2.34 2.34 2.34 2.34 3.63 - - 15.34 5.89
6 9 9 9 9 9 12 - - 2.46 2.46 2.46 2.46 2.46 3.27 - - 15.55 5.90
unità 9 9 9 9 9 9 - - 2.51 2.51 2.51 2.51 2.51 2.51 - - 15.05 5.90
7 9 9 12 12 12 - - 1.78 2.30 2.30 3.06 3.06 3.06 - - 15.57 5.88
7 9 9 9 12 14 - - 1.80 2.32 2.32 2.32 3.09 3.60 - - 15.45 5.89
7 9 9 9 12 12 - - 1.83 2.36 2.36 2.36 3.15 3.15 - - 15.22 5.90
Note: • La potenza di raffrescamento è calcolata su una temperatura interna di 27ºCDB/19ºCWB e su una temperatura esterna di 35ºCDB
• I valori di questa tabella servono unicamente come guida. Questi valori sono calcolati per condizioni standard
• Non sono ammesse combinazioni diverse da quelle indicate in tabella
081
