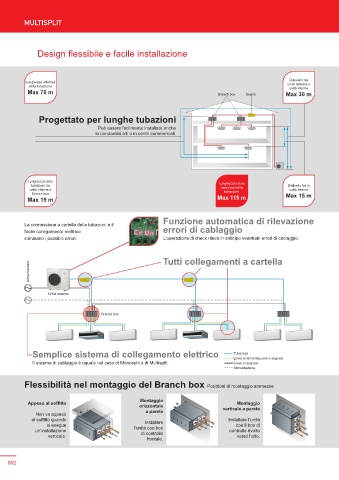

Page 62 - FUJITSU - SPLIT-MULTISPLIT

MULTISPLIT

Design fl essibile e facile installazione

Dislivello tra
Lunghezza effettiva
della tubazione unità esterna e
unità interna
Max 70 m Branch box Giunto Max 30 m

Progettato per lunghe tubazioni

Può essere facilmente installato anche
in condomini alti o in centri commerciali.

Lunghezza delle
tubazioni tra Lunghezza totale Dislivello tra le
unità interna e massima della unità interne
tubazione
Branch box Max 15 m
Max 15 m Max 115 m

Funzione automatica di rilevazione
La connessione a cartella delle tubazioni e il
facile collegamento elettrico errori di cablaggio
eliminano i possibili errori. L’operazione di check rileva in anticipo eventuali errori di cablaggio.

Tutti collegamenti a cartella
Alimentazione

Unità esterna

Branch box

Semplice sistema di collegamento elettrico Tubazioni
Linee di alimentazione e segnale
Il sistema di cablaggio è uguale nel caso di Monosplit e di Multisplit. Linee di segnale
Alimentazione

Flessibilità nel montaggio del Branch box Posizioni di montaggio ammesse

Montaggio
Appeso al soffi tto Montaggio
orizzontale
a parete verticale a parete
Non va appeso
al soffi tto quando Installare l’unità
si esegue Installare con il box di
un’installazione l’unità con box controllo rivolto
di controllo
verticale. frontale. verso l’alto.
