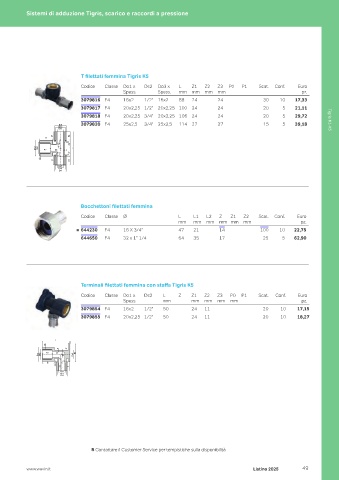

Page 50 - WAVIN - LISTINO GENERALE 2025

Sistemi di adduzione Tigris, scarico e raccordi a pressione

T filettati femmina Tigris K5
Codice Classe Do1 x Ds2 Do3 x L Z1 Z2 Z3 P0 P1 Scat. Conf. Euro
Spess. Spess. mm mm mm mm pz.
3079816 F4 16x2 1/2" 16x2 88 24 24 30 10 17,33
3079817 F4 20x2,25 1/2" 20x2,25 100 24 24 20 5 21,11
3079818 F4 20x2,25 3/4" 20x2,25 106 24 24 20 5 29,72 Tigris K1-K5
Dr3 3079820 F4 25x2,5 3/4" 25x2,5 114 27 27 15 5 39,18
Do3
Ds3
j3 P3
t2
s3
t3 Z3
a
Do2 Ds2 P2 Z2 s L
t1 Z1
s1
s2
j1 P1
Tee M1.K1 FMT
Ds1 Version 1
Do1 Date of first version 25/08/2015
Dr1 Date of modification
Modified by
Remarks:
Bocchettoni filettati femmina
Codice Classe Ø L L1 L2 Z Z1 Z2 Scat. Conf. Euro
mm mm mm mm mm mm pz.
644230 F4 16 X 3/4’’ 47 21 14 100 10 22,75
644650 F4 32 x 1’’ 1/4 64 35 17 25 5 62,90

Terminali filettati femmina con staffa Tigris K5
Codice Classe Do1 x Ds2 L Z Z1 Z2 Z3 P0 P1 Scat. Conf. Euro
Spess. mm mm mm mm mm pz.
3079854 F4 16x2 1/2" 50 24 11 20 10 17,15
3079855 F4 20x2,25 1/2" 50 24 11 20 10 18,27

L
t
s2
s Ls
P2 Z2 Hs
Do2 Ds2 a Do0
Z1
s1
t2
t1
P1 j1
Ds1
Do1
Dr1

R Contattare il Customer Service per tempistiche sulla disponibilità

www.wavin.it Listino 2025 49
