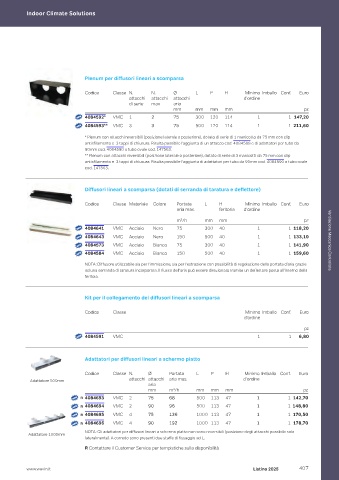

Page 408 - WAVIN - LISTINO GENERALE 2025

Indoor Climate Solutions

Plenum per diffusori lineari a scomparsa

Codice Classe N. N. Ø L P H Minimo Imballo Conf. Euro
attacchi attacchi attacchi d’ordine
di serie max aria
mm mm mm mm pz
NEW 4084592* VMC 1 2 75 300 120 114 1 1 147,20
NEW 4084593** VMC 3 3 75 500 120 114 1 1 211,60

* Plenum con attacchi reversibili (posizione laterale o posteriore), dotato di serie di 1 manicotto da 75 mm con clip
antisfilamento e 3 tappi di chiusura. Risulta possibile l'aggiunta di un attacco cod. 4084588 e di adattatori per tubo da
90mm cod. 4084590 o tubo ovale cod. 147563.
** Plenum con attacchi reversibili (posizione laterale o posteriore), dotato di serie di 3 manicotti da 75 mm con clip
antisfilamento e 3 tappi di chiusura. Risulta possibile l'aggiunta di adattatori per tubo da 90mm cod. 4084590 o tubo ovale
cod. 147563.

Diffusori lineari a scomparsa (dotati di serranda di taratura e deflettore)

Codice Classe Materiale Colore Portata L H Minimo Imballo Conf. Euro
aria mas. feritoria d’ordine

m /h mm mm pz
3
NEW 4084641 VMC Acciaio Nero 75 300 40 1 1 118,20
NEW 4084643 VMC Acciaio Nero 150 500 40 1 1 133,10 Ventilazione Meccanica Controllata
NEW 4084573 VMC Acciaio Bianco 75 300 40 1 1 141,90
NEW 4084584 VMC Acciaio Bianco 150 500 40 1 1 159,60
NOTA: Diffusore utilizzabile sia per l'immissione, sia per l'estrazione con possibilità di regolazione della portata d'aria grazie
ad una serranda di taratura incorporata. Il flusso dell'aria può essere direzionato tramite un deflettore posto all'interno della
feritoia.

Kit per il collegamento dei diffusori lineari a scomparsa

Codice Classe Minimo Imballo Conf. Euro
d’ordine
pz
NEW 4084591 VMC 1 1 6,80

Adattatori per diffusori lineari a schermo piatto

Codice Classe N. Ø Portata L P H Minimo Imballo Conf. Euro
Adattatore 500mm attacchi attacchi aria mas. d’ordine
aria
mm m /h mm mm mm pz
3
NEW 4084693 VMC 2 75 68 500 113 47 1 1 142,70
NEW 4084694 VMC 2 90 96 500 113 47 1 1 148,80
NEW 4084695 VMC 4 75 136 1000 113 47 1 1 170,50
NEW 4084696 VMC 4 90 192 1000 113 47 1 1 178,70
NOTA: Gli adattatori per diffusori lineari a schermo piatto non sono reversibili (posizione degli attacchi possibile solo
Adattatore 1000mm
lateralmente). A corredo sono presenti due staffe di fissaggio ad L.
R Contattare il Customer Service per tempistiche sulla disponibilità

www.wavin.it Listino 2025 407
