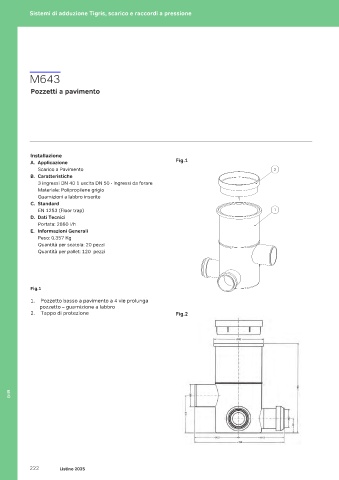

Page 223 - WAVIN - LISTINO GENERALE 2025

Sistemi di adduzione Tigris, scarico e raccordi a pressione

M643

Pozzetti a pavimento

Installazione
A. Applicazione Fig.1
Scarico a Pavimento 2
B. Caratteristiche
3 ingressi DN 40 1 uscita DN 50 - Ingressi da forare
Materiale: Polipropilene grigio
Guarnizioni a labbro inserite
C. Standard
EN 1253 (Floor trap) 1
D. Dati Tecnici
Portata: 2880 l/h
E. Informazioni Generali
Peso: 0.357 Kg
Quantità per scatola: 20 pezzi
Quantità per pallet: 120 pezzi

Fig.1
1. Pozzetto basso a pavimento a 4 vie prolunga
