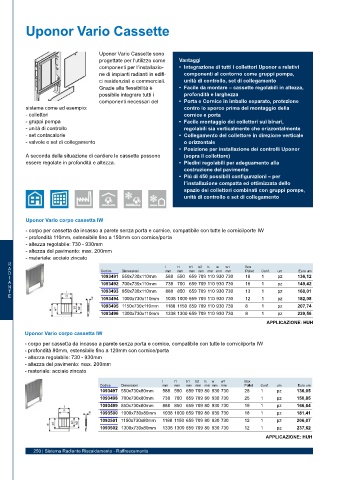

Page 250 - UPONOR - LISTINO 2024

Uponor Vario Cassette

Uponor Vario Cassette sono
progettate per l‘utilizzo come Vantaggi
componenti per l‘installazio- • Integrazione di tutti i collettori Uponor e relativi
ne di impianti radianti in edifi- componenti al contorno come gruppi pompa,
ci residenziali e commerciali. unità di controllo, set di collegamento
Grazie alla flessibilità è • Facile da montare – cassette regolabili in altezza,
possibile integrare tutti i profondità e larghezza
componenti necessari del • Porta e Cornice in imballo separato, protezione
sistema come ad esempio: contro lo sporco prima del montaggio della
- collettori cornice e porta
- gruppi pompa • Facile montaggio dei collettori sui binari,
- unità di controllo regolabili sia verticalmente che orizzontalmente
- set contacalorie • Collegamento del collettore in direzione verticale
- valvole e set di collegamento o orizzontale
• Posizione per installazione dei controlli Uponor
A seconda della situazione di cantiere le cassette possono (sopra il collettore)
essere regolate in profondità e altezza. • Piedini regolabili per adeguamento alla
costruzione del pavimento
• Più di 450 possibili configurazioni – per
l‘installazione compatta ed ottimizzata dello
spazio dei collettori combinati con gruppi pompe,
unità di controllo e set di collegamento

Uponor Vario corpo cassetta IW
- corpo per cassetta da incasso a parete senza porta e cornice, compatibile con tutte le cornici/porte IW
- profondità 110mm, estensibile fino a 150mm con cornice/porta
- altezza regolabile: 730 - 930mm
- altezza del pavimento: max. 200mm
- materiale: acciaio zincato
R
A l l1 b1 b2 h w w1 Box
D Codice Dimensioni mm mm mm mm mm mm mm Pallet Conf. um Euro um
I 1093491 550x730x110mm 588 550 659 709 110 930 730 18 1 pz 136,12
A 1093492 700x730x110mm 738 700 659 709 110 930 730 16 1 pz 149,42
N
T 1093493 850x730x110mm 888 850 659 709 110 930 730 13 1 pz 160,01
E 1093494 1000x730x110mm 1038 1000 659 709 110 930 730 12 1 pz 182,08
1093495 1150x730x110mm 1188 1150 659 709 110 930 730 8 1 pz 207,74
1093496 1300x730x110mm 1338 1300 659 709 110 930 730 8 1 pz 239,56
APPLICAZIONE: HUH
Uponor Vario corpo cassetta IW

- corpo per cassetta da incasso a parete senza porta e cornice, compatibile con tutte le cornici/porte IW
- profondità 80mm, estensibile fino a 120mm con cornice/porta
- altezza regolabile: 730 - 930mm
- altezza del pavimento: max. 200mm
- materiale: acciaio zincato
l l1 b1 b2 h w w1 Box
Codice Dimensioni mm mm mm mm mm mm mm Pallet Conf. um Euro um
1093497 550x730x80mm 588 550 659 709 80 930 730 28 1 pz 136,05
1093498 700x730x80mm 738 700 659 709 80 930 730 25 1 pz 150,85
1093499 850x730x80mm 888 850 659 709 80 930 730 19 1 pz 166,64
1093500 1000x730x80mm 1038 1000 659 709 80 930 730 18 1 pz 181,41
1093501 1150x730x80mm 1188 1150 659 709 80 930 730 12 1 pz 206,07
1093502 1300x730x80mm 1338 1300 659 709 80 930 730 12 1 pz 237,62
APPLICAZIONE: HUH

250 | Sistema Radiante Riscaldamento - Raffrescamento
