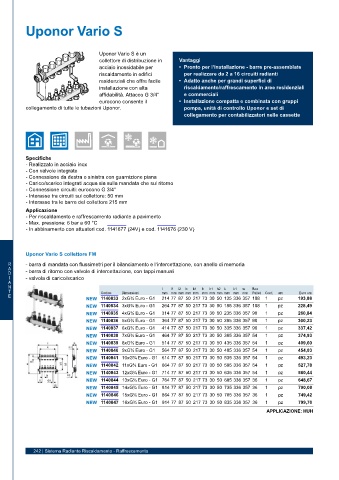

Page 242 - UPONOR - LISTINO 2024

Uponor Vario S

Uponor Vario S è un
collettore di distribuzione in Vantaggi
acciaio inossidabile per • Pronto per l‘installazione - barre pre-assemblate
riscaldamento in edifici per realizzare da 2 a 16 circuiti radianti
residenziali che offre facile • Adatto anche per grandi superfici di
installazione con alta riscaldamento/raffrescamento in aree residenziali
affidabilità. Attacco G 3/4“ e commerciali
eurocono consente il • Installazione compatta e combinata con gruppi
collegamento di tutte le tubazioni Uponor. pompa, unità di controllo Uponor e set di
collegamento per contabilizzatori nelle cassette

Specifiche
- Realizzato in acciaio inox
- Con valvole integrate
- Connessione da destra o sinistra con guarnizione piana
- Carico/scarico integrati acqua sia sulla mandata che sul ritorno
- Connessione circuiti: eurocono G 3/4“
- Interasse tra circuiti sul collettore: 50 mm
- Interasse tra le barre del collettore 215 mm
Applicazione
- Per riscaldamento e raffrescamento radiante a pavimento
- Max. pressione: 6 bar a 60 °C
- In abbinamento con attuatori cod. 1141677 (24V) e cod. 1141676 (230 V)

Uponor Vario S collettore FM
R - barra di mandata con flussimetri per il bilanciamento e l‘intercettazione, con anello di memoria
A
D - barra di ritorno con valvole di intercettazione, con tappi manuali
I - valvola di carico/scarico
A
N l l1 l2 b b1 h h1 h2 k k1 w Box
T Codice Dimensioni mm mm mm mm mm mm mm mm mm mm mm Pallet Conf. um Euro um
E
NEW 1140833 2xG¾ Euro - G1 214 77 87 50 217 73 30 50 135 336 357 108 1 pz 193,88
NEW 1140834 3xG¾ Euro - G1 264 77 87 50 217 73 30 50 185 336 357 108 1 pz 228,49
NEW 1140835 4xG¾ Euro - G1 314 77 87 50 217 73 30 50 235 336 357 90 1 pz 260,84
NEW 1140836 5xG¾ Euro - G1 364 77 87 50 217 73 30 50 285 336 357 90 1 pz 300,23
NEW 1140837 6xG¾ Euro - G1 414 77 87 50 217 73 30 50 335 336 357 90 1 pz 337,42
NEW 1140838 7xG¾ Euro - G1 464 77 87 50 217 73 30 50 385 336 357 54 1 pz 374,93
NEW 1140839 8xG¾ Euro - G1 514 77 87 50 217 73 30 50 435 336 357 54 1 pz 409,60
NEW 1140840 9xG¾ Euro - G1 564 77 87 50 217 73 30 50 485 336 357 54 1 pz 454,03
NEW 1140841 10xG¾ Euro - G1 614 77 87 50 217 73 30 50 535 336 357 54 1 pz 493,23
NEW 1140842 11xG¾ Euro - G1 664 77 87 50 217 73 30 50 585 336 357 54 1 pz 527,78
NEW 1140843 12xG¾ Euro - G1 714 77 87 50 217 73 30 50 635 336 357 54 1 pz 560,44
NEW 1140844 13xG¾ Euro - G1 764 77 87 50 217 73 30 50 685 336 357 36 1 pz 648,67
NEW 1140845 14xG¾ Euro - G1 814 77 87 50 217 73 30 50 735 336 357 36 1 pz 700,08
NEW 1140846 15xG¾ Euro - G1 864 77 87 50 217 73 30 50 785 336 357 36 1 pz 749,42
NEW 1140847 16xG¾ Euro - G1 914 77 87 50 217 73 30 50 835 336 357 36 1 pz 799,70
APPLICAZIONE: HUH

242 | Sistema Radiante Riscaldamento - Raffrescamento
