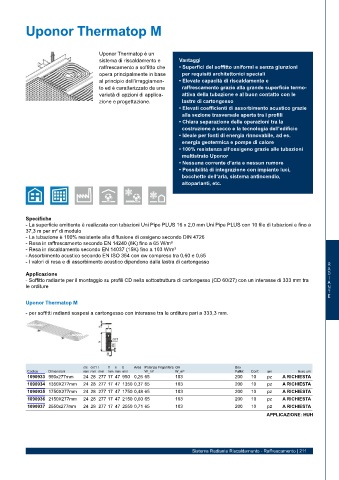

Uponor Thermatop M

Uponor Thermatop è un
sistema di riscaldamento e Vantaggi
raffrescamento a soffitto che • Superfici del soffitto uniformi e senza giunzioni
opera principalmente in base per requisiti architettonici speciali
al principio dell‘irraggiamen- • Elevate capacità di riscaldamento e
to ed è caratterizzato da una raffrescamento grazie alla grande superficie termo-
varietà di opzioni di applica- attiva della tubazione e al buon contatto con le
zione e progettazione. lastre di cartongesso
• Elevati coefficienti di assorbimento acustico grazie
alla sezione trasversale aperta tra i profili
• Chiara separazione delle operazioni tra la
costruzione a secco e la tecnologia dell’edificio
• Ideale per fonti di energia rinnovabile, ad es.
energia geotermica e pompe di calore
• 100% resistenza all‘ossigeno grazie alle tubazioni
multistrato Uponor
• Nessuna corrente d’aria e nessun rumore
• Possibilità di integrazione con impianto luci,
bocchette dell‘aria, sistema antincendio,
altoparlanti, etc.

Specifiche
- La superficie emittente è realizzata con tubazioni Uni Pipe PLUS 16 x 2,0 mm Uni Pipe PLUS con 10 file di tubazioni e fino a
37,3 m per m² di modulo
- La tubazione è 100% resistente alla diffusione di ossigeno secondo DIN 4726
- Resa in raffrescamento secondo EN 14240 (8K) fino a 65 W/m²
- Resa in riscaldamento secondo EN 14037 (15K) fino a 103 W/m²
- Assorbimento acustico secondo EN ISO 354 con αw compreso tra 0,60 e 0,65
- I valori di resa e di assorbimento acustico dipendono dalla lastra di cartongesso R
A
Applicazione D
- Soffitto radiante per il montaggio su profili CD nella sottostruttura di cartongesso (CD 60/27) con un interasse di 333 mm tra A I
le orditure N
T
E
Uponor Thermatop M
- per soffitti radianti sospesi a cartongesso con interasse tra le orditure pari a 333,3 mm.

c/c c/c1 l l1 s b Area Potenza Frigorifera QH Box
Codice Dimensioni mm mm mm mm mm mm W_m² W_m² Pallet Conf. um Euro um
1090933 950x277mm 24 28 277 17 47 950 0,26 65 103 200 10 pz A RICHIESTA
1090934 1350X277mm 24 28 277 17 47 1350 0,37 65 103 200 10 pz A RICHIESTA
1090935 1750X277mm 24 28 277 17 47 1750 0,48 65 103 200 10 pz A RICHIESTA
1090936 2150X277mm 24 28 277 17 47 2150 0,60 65 103 200 10 pz A RICHIESTA
1090937 2550x277mm 24 28 277 17 47 2550 0,71 65 103 200 10 pz A RICHIESTA
APPLICAZIONE: HUH

Sistema Radiante Riscaldamento - Raffrescamento | 211
