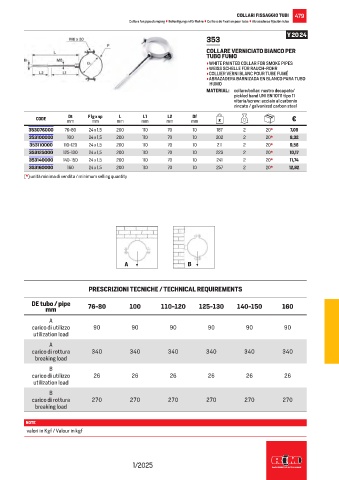

Page 481 - RACCORDERIEMETALLICHE - LISTINO 2025

COLLARI FISSAGGIO TUBI 479
Collars for pipe clamping • Befestigungen für Rohre • Colliers de fixation pour tube • Abrazaderas fijación tubo

Y 20 24
353
COLLARE VERNICIATO BIANCO PER
TUBO FUMO
• WHITE PAINTED COLLAR FOR SMOKE PIPES
• WEISS SCHELLE FÜR RAUCH-ROHR
• COLLIER VERNI BLANC POUR TUBE FUMÉ
• ABRAZADERA BARNIZADA EN BLANCO PARA TUBO
HUMO
MATERIAL: collare/collar: nastro decapato/
pickled band UNI EN 10111 tipo 11
viteria/screw: acciaio al carbonio
zincato / galvanized carbon steel
L2
Df
L
Dt
L1
CODE mm F lg x sp mm mm mm mm g €
mm
353076000 76-80 24 x 1,5 200 110 70 10 187 2 20* 7,09
353100000 100 24 x 1,5 200 110 70 10 202 2 20* 8,32
353110000 110-120 24 x 1,5 200 110 70 10 211 2 20* 9,56
353125000 125-130 24 x 1,5 200 110 70 10 223 2 20* 10,17
353140000 140-150 24 x 1,5 200 110 70 10 241 2 20* 11,74
353160000 160 24 x 1,5 200 110 70 10 257 2 20* 12,82
(*) unità minima di vendita / minimum selling quantity

A B

PRESCRIZIONI TECNICHE / TECHNICAL REQUIREMENTS

DE tubo / pipe 76-80 100 110-120 125-130 140-150 160
mm

A
carico di utilizzo 90 90 90 90 90 90
utilization load

A
carico di rottura 340 340 340 340 340 340
breaking load
B
carico di utilizzo 26 26 26 26 26 26
utilization load
B
carico di rottura 270 270 270 270 270 270
breaking load

NOTE
valori in Kgf / Valour in kgf

1/2025
