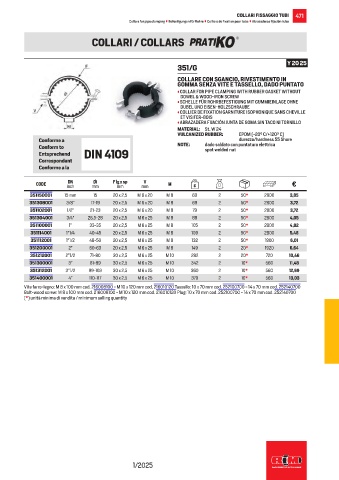

Page 473 - RACCORDERIEMETALLICHE - LISTINO 2025

COLLARI FISSAGGIO TUBI 471
Collars for pipe clamping • Befestigungen für Rohre • Colliers de fixation pour tube • Abrazaderas fijación tubo

COLLARI / COLLARS

Y 20 25
351/G
COLLARE CON SGANCIO, RIVESTIMENTO IN
GOMMA SENZA VITE E TASSELLO, DADO PUNTATO
• COLLAR FOR PIPE CLAMPING WITH RUBBER GASKET WITHOUT
DOWEL & WOOD-IRON SCREW
• SCHELLE FÜR ROHRBEFESTIGUNG MIT GUMMIEINLAGE OHNE
DUBEL UND EISEN-HOLZSCHRAUBE
• COLLIER DE FIXATION GARNITURE ISOPHONIQUE SANS CHEVILLE
ET VIS FER-BOIS
• ABRAZADERA FIJACIÓN JUNTA DE GOMA SIN TACO NI TORNILLO
MATERIAL: St. W 24
VULCANIZED RUBBER: EPDM (-20° C/+120° C)
Conforme a durezza/hardness 55 Shore
Conform to NOTE: dado saldato con puntatura elettrica
spot welded nut
Entsprechend DIN 4109
Correspondant
Conforme a la

V
Øi
DN
CODE inch mm F lg x sp mm M g €
mm
351150001 15 mm 15 20 x 2,5 M 6 x 20 M 8 60 2 50* 2800 3,85
351308001 3/8” 17-19 20 x 2,5 M 6 x 20 M 8 69 2 50* 2800 3,72
351102001 1/2” 21-23 20 x 2,5 M 6 x 20 M 8 79 2 50* 2800 3,72
351304001 3/4” 26,5-28 20 x 2,5 M 6 x 25 M 8 88 2 50* 2800 4,05
351100001 1” 33-35 20 x 2,5 M 6 x 25 M 8 105 2 50* 2800 4,82
351114001 1”1/4 40-45 20 x 2,5 M 6 x 25 M 8 109 2 50* 2800 5,46
351112001 1”1/2 48-50 20 x 2,5 M 6 x 25 M 8 132 2 50* 1800 6,01
351200001 2” 60-63 20 x 2,5 M 6 x 25 M 8 149 2 20* 1920 6,64
351212001 2”1/2 71-80 30 x 2,5 M 6 x 25 M 10 282 2 20* 720 10,46
351300001 3” 81-89 30 x 2,5 M 6 x 25 M 10 342 2 10* 560 11,48
351312001 3”1/2 99-103 30 x 2,5 M 6 x 25 M 10 360 2 10* 560 12,69
351400001 4” 110-117 30 x 2,5 M 6 x 25 M 10 379 2 10* 560 13,03
Vite ferro-legno: M 8 x 100 mm cod. 216008100 - M 10 x 120 mm cod. 216010120 Tassello: 10 x 70 mm cod. 252100700 - 14 x 70 mm cod. 252140700
Bolt-wood screw: M 8 x 100 mm cod. 216008100 - M 10 x 120 mm cod. 216010120 Plug: 10 x 70 mm cod. 252100700 - 14 x 70 mm cod. 252140700
(*) unità minima di vendita / minimum selling quantity

1/2025
