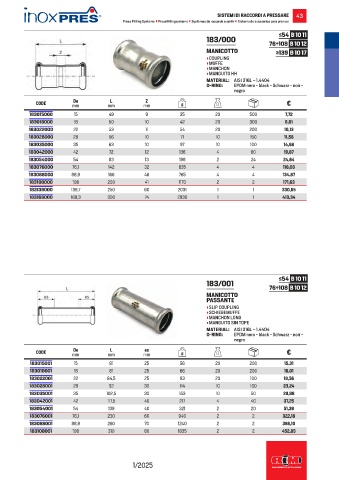

Page 45 - RACCORDERIEMETALLICHE - LISTINO 2025

SISTEMI DI RACCORDI A PRESSARE 43
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

≤54 B 10 11
183/000
76÷108 B 10 12
MANICOTTO ≥139 B 10 17
• COUPLING
• MUFFE
• MANCHON
• MANGUITO HH
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro

De
Z
L
CODE mm mm mm g €
183015000 15 49 9 35 20 500 7,72
183018000 18 50 10 42 20 300 8,81
183022000 22 53 11 54 20 200 10,13
183028000 28 56 10 71 10 150 11,58
183035000 35 63 10 97 10 100 14,68
183042000 42 72 12 136 4 60 19,87
183054000 54 83 13 198 2 24 24,64
183076000 76,1 142 32 635 4 4 118,03
183088000 88,9 166 46 765 4 4 134,87
183108000 108 203 41 1170 2 2 171,63
183139000 139,7 250 60 2031 1 1 330,65
183168000 168,3 300 74 2936 1 1 413,34

≤54 B 10 11
183/001
76÷108 B 10 12
MANICOTTO
PASSANTE
• SLIP COUPLING
• SCHIEBEMUFFE
• MANCHON LONG
• MANGUITO SIN TOPE
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro
L
De
es
CODE mm mm mm g €
183015001 15 81 25 56 20 200 15,31
183018001 18 81 25 66 20 200 16,01
183022001 22 84,5 25 83 20 100 18,56
183028001 28 92 30 114 10 100 23,24
183035001 35 102,5 30 153 10 50 29,88
183042001 42 117,5 40 217 4 40 37,25
183054001 54 139 40 321 2 20 51,38
183076001 76,1 230 60 940 2 2 322,18
183088001 88,9 260 70 1240 2 2 366,10
183108001 108 310 80 1835 2 2 452,85

1/2025
