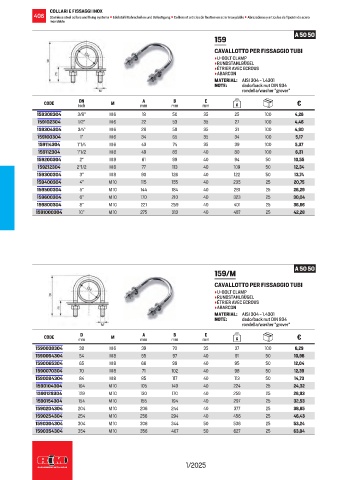

Page 408 - RACCORDERIEMETALLICHE - LISTINO 2025
P. 408
COLLARI E FISSAGGI INOX
406 Stainless steel collars and fixing systems • Edelstahl Rohrschellen und Befestigung • Colliers et articles de fixation en acier inoxydable • Abrazaderas y articulos de fijación de acero
inoxidable
A 50 50
159
CAVALLOTTO PER FISSAGGIO TUBI
• U-BOLT CLAMP
• RUNDSTAHLBÜGEL
• ÉTRIER AVEC ECROUS
• ABARCON
MATERIAL: AISI 304 - 1.4301
NOTE: dado/back nut DIN 934
rondella/washer “grover”
A
DN
E
B
CODE inch M mm mm mm g €
159308304 3/8” M 6 18 50 35 25 100 4,26
159102304 1/2” M 6 22 53 35 27 100 4,46
159304304 3/4” M 6 28 59 35 31 100 4,90
159100304 1” M 6 34 65 35 34 100 5,17
159114304 1”1/4 M 6 43 74 35 39 100 5,37
159112304 1”1/2 M 8 49 85 40 80 100 6,31
159200304 2“ M 8 61 99 40 94 50 10,55
159212304 2”1/2 M 8 77 113 40 109 50 12,34
159300304 3” M 8 90 126 40 122 50 13,74
159400304 4” M 10 115 155 40 235 25 20,75
159500304 5” M 10 144 184 40 281 25 26,29
159600304 6” M 10 170 210 40 323 25 30,04
159800304 8” M 10 221 259 40 401 25 36,66
1591000304 10” M 10 275 313 40 487 25 42,28
A 50 50
159/M
CAVALLOTTO PER FISSAGGIO TUBI
• U-BOLT CLAMP
• RUNDSTAHLBÜGEL
• ÉTRIER AVEC ECROUS
• ABARCON
MATERIAL: AISI 304 - 1.4301
NOTE: dado/back nut DIN 934
rondella/washer “grover”
A
D
E
B
CODE mm M mm mm mm g €
1590038304 38 M 6 39 70 35 37 100 6,29
1590054304 54 M 8 55 97 40 91 50 10,98
1590065304 65 M 8 66 99 40 95 50 12,04
1590070304 70 M 8 71 102 40 98 50 12,39
1590084304 84 M 8 85 117 40 113 50 14,73
1590104304 104 M 10 105 149 40 224 25 24,32
1590129304 129 M 10 130 170 40 259 25 28,93
1590154304 154 M 10 155 194 40 297 25 32,53
1590204304 204 M 10 206 244 40 377 25 38,85
1590254304 254 M 10 256 294 40 456 25 46,43
1590304304 304 M 10 306 344 50 536 25 53,24
1590354304 354 M 10 356 407 50 627 25 63,84
1/2025
