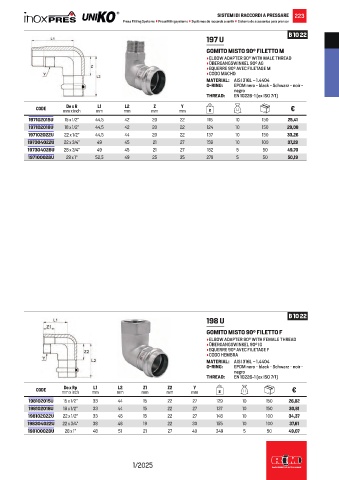

Page 225 - RACCORDERIEMETALLICHE - LISTINO 2025

SISTEMI DI RACCORDI A PRESSARE 223
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 10 22
197 U
GOMITO MISTO 90° FILETTO M
• ELBOW ADAPTER 90° WITH MALE THREAD
• ÜBERGANGSWINKEL 90° AG
• EQUERRE 90° AVEC FILETAGE M
• CODO MACHO
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro
THREAD: EN 10226-1 (ex ISO 7/1)

L2
Y
Z
L1
De x R
CODE mm x inch mm mm mm mm g €
197102015U 15 x 1/2” 44,5 42 20 22 116 10 150 25,41
197102018U 18 x 1/2” 44,5 42 20 22 124 10 150 29,08
197102022U 22 x 1/2” 44,5 44 20 22 137 10 150 33,26
197304022U 22 x 3/4” 49 45 21 27 159 10 100 37,29
197304028U 28 x 3/4” 49 45 21 27 182 5 50 49,70
197100028U 28 x 1” 52,5 49 25 35 279 5 50 50,19

B 10 22
198 U

GOMITO MISTO 90° FILETTO F
• ELBOW ADAPTER 90° WITH FEMALE THREAD
• ÜBERGANGSWINKEL 90° IG
• EQUERRE 90° AVEC FILETAGE F
• CODO HEMBRA
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro
THREAD: EN 10226-1 (ex ISO 7/1)
L1
Y
Z1
Z2
L2
De x Rp
CODE mm x inch mm mm mm mm mm g €
198102015U 15 x 1/2” 33 44 15 22 27 129 10 150 26,82
198102018U 18 x 1/2” 33 44 15 22 27 137 10 150 30,81
198102022U 22 x 1/2” 33 46 15 22 27 148 10 100 34,37
198304022U 22 x 3/4” 38 46 19 22 30 155 10 100 37,61
198100028U 28 x 1” 48 51 21 27 40 349 5 50 49,07
