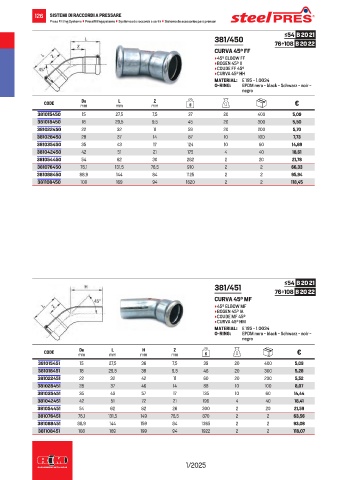

Page 128 - RACCORDERIEMETALLICHE - LISTINO 2025

126 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

≤54 B 20 21
381/450
76÷108 B 20 22
CURVA 45° FF
• 45° ELBOW FF
• BOGEN 45° II
• COUDE FF 45°
• CURVA 45° HH
MATERIAL: E 195 - 1.0034
O-RING: EPDM nero - black - Schwarz - noir -
negro

De
Z
L
CODE mm mm mm g €
381015450 15 27,5 7,5 37 20 400 5,09
381018450 18 29,5 9,5 45 20 300 5,50
381022450 22 32 11 59 20 200 5,70
381028450 28 37 14 87 10 100 7,73
381035450 35 43 17 124 10 60 14,69
381042450 42 51 21 175 4 40 18,61
381054450 54 62 30 282 2 20 21,78
381076450 76,1 131,5 76,5 910 2 2 66,33
381088450 88,9 144 84 1125 2 2 95,94
381108450 108 169 94 1620 2 2 118,45

≤54 B 20 21
381/451
76÷108 B 20 22
CURVA 45° MF
• 45° ELBOW MF
• BOGEN 45° IA
• COUDE MF 45°
• CURVA 45° HM
MATERIAL: E 195 - 1.0034
O-RING: EPDM nero - black - Schwarz - noir -
negro
L
De
H
Z
CODE mm mm mm mm g €
381015451 15 27,5 36 7,5 39 20 400 5,09
381018451 18 29,5 38 9,5 46 20 300 5,28
381022451 22 32 42 11 60 20 200 5,52
381028451 28 37 46 14 88 10 100 8,07
381035451 35 43 57 17 135 10 60 14,44
381042451 42 51 72 21 196 4 40 18,41
381054451 54 62 82 26 300 2 20 21,59
381076451 76,1 131,5 149 76,5 870 2 2 63,56
381088451 88,9 144 159 84 1365 2 2 93,08
381108451 108 169 199 94 1922 2 2 118,07

1/2025
