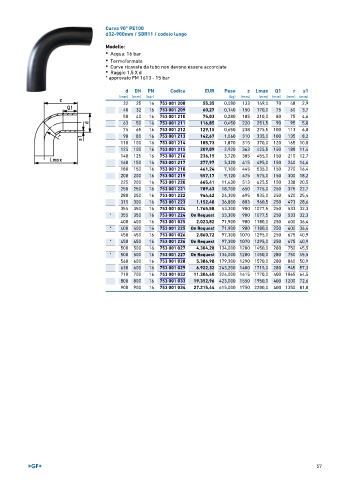

Page 57 - GEORGFISCHER - LISTINO 899
P. 57
Curva 90° PE100
d32-900mm / SDR11 / codolo lungo
Modello:
• Acqua: 16 bar
• Termoformate
• Curve ricavate da tubo non devono essere accorciate
• Raggio 1,5 X d
* approvato FM 1613 - 15 bar
d DN PN Codice EUR Peso z Lmax Q1 r s1
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
32 25 16 753 001 208 55,35 0,080 133 149,0 70 48 2,9
40 32 16 753 001 209 60,27 0,140 150 170,0 75 60 3,7
50 40 16 753 001 210 75,03 0,280 185 210,0 80 75 4,6
63 50 16 753 001 211 116,85 0,450 220 251,5 90 95 5,8
75 65 16 753 001 212 129,15 0,650 238 275,5 100 113 6,8
90 80 16 753 001 213 142,67 1,060 310 335,0 100 135 8,2
110 100 16 753 001 214 185,73 1,870 315 370,0 120 165 10,0
125 100 16 753 001 215 209,09 2,920 363 425,5 150 188 11,4
140 125 16 753 001 216 236,15 3,720 385 455,0 150 210 12,7
160 150 16 753 001 217 277,97 5,320 415 495,0 150 240 14,6
180 150 16 753 001 218 461,24 7,100 445 535,0 150 270 16,4
200 200 16 753 001 219 557,17 9,120 475 575,0 150 300 18,2
225 200 16 753 001 220 665,41 11,430 513 625,5 150 338 20,5
250 250 16 753 001 221 789,63 18,700 650 775,0 250 375 22,7
280 250 16 753 001 222 944,62 24,300 695 835,0 250 420 25,4
315 300 16 753 001 223 1.152,48 36,800 803 960,5 250 473 28,6
355 350 16 753 001 024 1.765,58 53,300 900 1077,5 250 533 32,3
* 355 350 16 753 001 224 On Request 53,300 900 1077,5 250 533 32,3
400 400 16 753 001 025 2.023,82 71,900 980 1180,0 250 600 36,4
* 400 400 16 753 001 225 On Request 71,900 980 1180,0 250 600 36,4
450 450 16 753 001 026 2.860,72 97,300 1070 1295,0 250 675 40,9
* 450 450 16 753 001 226 On Request 97,300 1070 1295,0 250 675 40,9
500 500 16 753 001 027 4.304,28 134,000 1200 1450,0 280 750 45,5
* 500 500 16 753 001 227 On Request 134,000 1200 1450,0 280 750 45,5
560 600 16 753 001 028 5.386,98 179,300 1290 1570,0 280 840 50,9
630 600 16 753 001 029 6.922,32 243,200 1400 1715,0 280 945 57,3
710 700 16 753 001 032 11.304,40 324,000 1415 1770,0 400 1065 64,5
800 800 16 753 001 033 19.352,96 423,000 1550 1950,0 400 1200 72,6
900 900 16 753 001 034 27.215,44 615,000 1750 2200,0 400 1350 81,8
