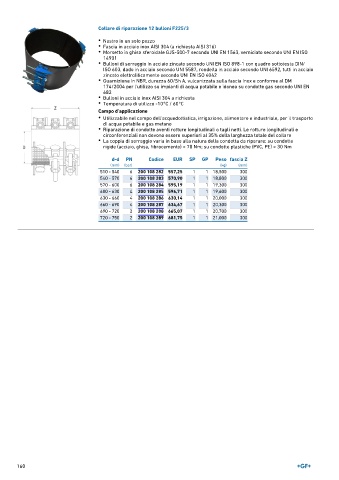

Page 160 - GEORGFISCHER - LISTINO 899

Collare di riparazione 12 bulloni F225/3
• Nastro in un solo pezzo
• Fascia in acciaio inox AISI 304 (a richiesta AISI 316)
• Morsetto in ghisa sferoidale GJS-500-7 secondo UNI EN 1563, verniciato secondo UNI EN ISO
14901
• Bulloni di serraggio in acciaio zincato secondo UNI EN ISO 898-1 con quadro sottotesta DIN/
ISO 603, dado in acciaio secondo UNI 5587, rondella in acciaio secondo UNI 6592, tutti in acciaio
zincato elettroliticamente secondo UNI EN ISO 4042
• Guarnizione in NBR, durezza 60/Sh A, vulcanizzata sulla fascia inox e conforme al DM
174/2004 per l'utilizzo su impianti di acqua potabile e idonea su condotte gas secondo UNI EN
682
• Bulloni in acciaio inox AISI 304 a richiesta
• Temperatura di utilizzo -10°C / 60°C

Campo d'applicazione
• Utilizzabile nel campo dell'acquedottistica, irrigazione, alimentare e industriale, per il trasporto
di acqua potabile e gas metano
• Riparazione di condotte aventi rotture longitudinali o tagli netti. Le rotture longitudinali e
circonferenziali non devono essere superiori al 35% della larghezza totale del collare
• La coppia di serraggio varia in base alla natura della condotta da riparare: su condotte
rigide (acciaio, ghisa, fibrocemento) > 70 Nm; su condotte plastiche (PVC, PE) > 30 Nm
d-d PN Codice EUR SP GP Peso fascia Z
(mm) (bar) (kg) (mm)
510 - 540 6 200 108 282 557,25 1 1 18,500 300
540 - 570 6 200 108 283 570,90 1 1 18,800 300
570 - 600 6 200 108 284 595,19 1 1 19,300 300
600 - 630 4 200 108 285 596,71 1 1 19,600 300
630 - 660 4 200 108 286 630,14 1 1 20,000 300
660 - 690 4 200 108 287 634,67 1 1 20,300 300
690 - 720 2 200 108 288 665,07 1 1 20,700 300
720 - 750 2 200 108 289 681,75 1 1 21,000 300
