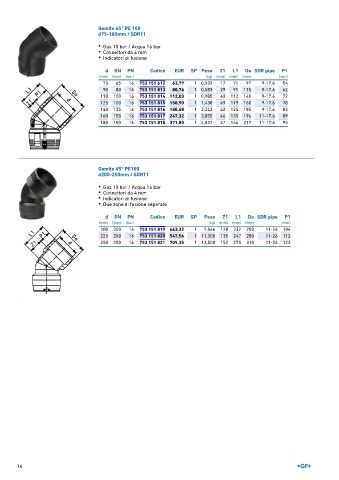

Page 14 - GEORGFISCHER - LISTINO 899
P. 14
Gomito 45° PE 100
d75-180mm / SDR11
• Gas 10 bar / Acqua 16 bar
• Connettori da 4 mm
• Indicatori di fusione
d DN PN Codice EUR SP Peso Z1 L1 Do SDR pipe P1
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
75 65 16 753 151 612 63,79 1 0,332 17 71 97 9-17.6 54
90 80 16 753 151 813 80,76 1 0,583 29 91 115 9-17.6 62
110 100 16 753 151 814 112,00 1 0,985 40 112 140 9-17.6 72
125 100 16 753 151 815 150,90 1 1,438 49 119 160 9-17.6 78
140 125 16 753 151 816 180,68 1 2,242 42 125 185 9-17.6 83
160 150 16 753 151 817 247,32 1 3,055 46 135 196 11-17.6 89
180 150 16 753 151 818 371,80 1 4,037 47 144 217 11-17.6 95
Gomito 45° PE100
d200-250mm / SDR11
• Gas 10 bar / Acqua 16 bar
• Connettori da 4 mm
• Indicatori di fusione
• Due zone di fusione separate
d DN PN Codice EUR SP Peso Z1 L1 Do SDR pipe P1
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
200 200 16 753 151 819 443,32 1 7,566 128 232 250 11-26 104
225 200 16 753 151 820 547,56 1 11,300 135 247 280 11-26 112
250 250 16 753 151 821 709,35 1 13,500 152 275 310 11-26 123
14
