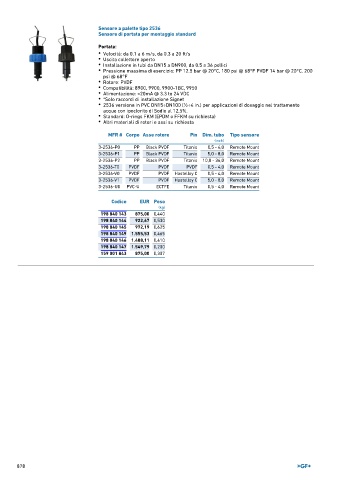

Page 878 - GEORGFISCHER - LISTINO 897

Sensore a palette tipo 2536
Sensore di portata per montaggio standard

Portata:
• Velocità: da 0.1 a 6 m/s, da 0.3 a 20 ft/s
• Uscita collettore aperto
• Installazione in tubi da DN15 a DN900, da 0.5 a 36 pollici
• Pressione massima di esercizio: PP 12.5 bar @ 20°C, 180 psi @ 68°F PVDF 14 bar @ 20°C, 200
psi @ 68°F
• Rotore: PVDF
• Compatibilità: 8900, 9900, 9900-1BC, 9950
• Alimentazione: <20mA @ 3.3 to 24 VDC
• *Solo raccordi di installazione Signet
• 2536 versione in PVC DN15÷DN100 (½÷4 in.) per applicazioni di dosaggio nel trattamento
acque con ipoclorito di Sodio al 12,5%.
• Standard: O-rings FKM (EPDM o FFKM su richiesta)
• Altri materiali di rotori e assi su richiesta

MFR # Corpo Asse rotore Pin Dim. tubo Tipo sensore
(inch)
3-2536-P0 PP Black PVDF Titanio 0,5 - 4,0 Remote Mount
3-2536-P1 PP Black PVDF Titanio 5,0 - 8,0 Remote Mount
3-2536-P2 PP Black PVDF Titanio 10,0 - 36,0 Remote Mount
3-2536-T0 PVDF PVDF PVDF 0,5 - 4,0 Remote Mount
3-2536-V0 PVDF PVDF Hastelloy C 0,5 - 4,0 Remote Mount
3-2536-V1 PVDF PVDF Hastelloy C 5,0 - 8,0 Remote Mount
3-2536-U0 PVC-U ECTFE Titanio 0,5 - 4,0 Remote Mount

Codice EUR Peso
(kg)
198 840 143 875,00 0,440
198 840 144 922,67 0,530
198 840 145 972,19 0,625
198 840 149 1.555,53 0,465
198 840 146 1.488,11 0,410
198 840 147 1.549,79 0,200
159 001 843 875,00 0,307

878
