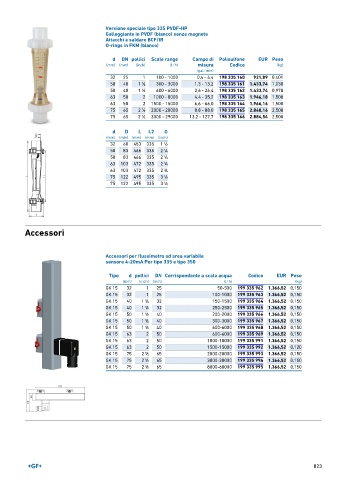

Page 823 - GEORGFISCHER - LISTINO 897

Versione speciale tipo 335 PVDF-HP
Galleggiante in PVDF (bianco) senza magnete
Attacchi a saldare BCF/IR
O-rings in FKM (bianco)

d DN pollici Scale range Campo di Polisulfone EUR Peso
(mm) (mm) (inch) (l ⁄ h) misura Codice (kg)
(gal ⁄ min)
32 25 1 100 - 1000 0,4 - 4,4 198 335 160 921,89 0,401
50 40 1 ∕2 300 - 3000 1,3 - 13,2 198 335 161 1.433,74 1,030
1
50 40 1 ∕2 600 - 6000 2,6 - 26,4 198 335 162 1.433,74 0,978
1
63 50 2 1000 - 8000 4,4 - 35,2 198 335 163 1.946,18 1,500
63 50 2 1500 - 15000 6,6 - 66,0 198 335 164 1.966,16 1,500
75 65 2 ∕2 2000 - 20000 8,8 - 88,0 198 335 165 2.848,16 2,500
1
75 65 2 ∕2 3000 - 29000 13,2 - 127,7 198 335 166 2.884,54 2,500
1
d D L L2 G
(mm) (mm) (mm) (mm) (inch)
32 60 453 335 1 ∕2
1
50 83 466 335 2 ∕4
1
50 83 466 335 2 ∕4
1
63 103 472 335 2 ∕4
3
63 103 472 335 2 ∕4
3
75 122 495 335 3 ∕2
1
75 122 495 335 3 ∕2
1

Accessori

Accessori per flussimetro ad area variabile
sensore 4-20mA Per tipo 335 e tipo 350

Tipo d pollici DN Corrispondente a scala acqua Codice EUR Peso
(mm) (inch) (mm) (l ⁄ h) (kg)
GK 15 32 1 25 50-500 199 335 962 1.366,52 0,150
GK 15 32 1 25 100-1000 199 335 963 1.366,52 0,150
GK 15 40 1 ∕4 32 150-1500 199 335 964 1.366,52 0,150
1
GK 15 40 1 ∕4 32 250-2500 199 335 965 1.366,52 0,150
1
GK 15 50 1 ∕2 40 200-2000 199 335 966 1.366,52 0,150
1
GK 15 50 1 ∕2 40 300-3000 199 335 967 1.366,52 0,150
1
GK 15 50 1 ∕2 40 600-6000 199 335 968 1.366,52 0,150
1
GK 15 63 2 50 600-6000 199 335 969 1.366,52 0,150
GK 15 63 2 50 1000-10000 199 335 991 1.366,52 0,150
GK 15 63 2 50 1500-15000 199 335 992 1.366,52 0,120
GK 15 75 2 ∕2 65 2000-20000 199 335 993 1.366,52 0,150
1
GK 15 75 2 ∕2 65 3000-30000 199 335 994 1.366,52 0,150
1
GK 15 75 2 ∕2 65 8000-60000 199 335 995 1.366,52 0,150
1

823
