Page 810 - GEORGFISCHER - LISTINO 897

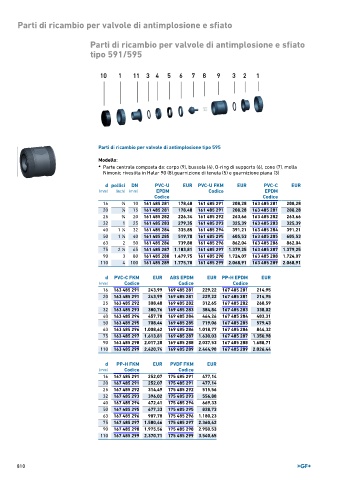

Parti di ricambio per valvole di antimplosione e sfiato

Parti di ricambio per valvole di antimplosione e sfiato
tipo 591/595

Parti di ricambio per valvole di antimplosione tipo 595
Modello:
• Parte centrale composta da: corpo (9), bussola (4), O-ring di supporto (6), cono (7), molla
Nimonic rivestita in Halar 90 (8),guarnizione di tenuta (5) e guarnizione piana (3)

d pollici DN PVC-U EUR PVC-U FKM EUR PVC-C EUR
(mm) (inch) (mm) EPDM Codice EPDM
Codice Codice
16 3 ∕8 10 161 485 281 178,48 161 485 291 208,28 163 485 281 208,28
20 1 ∕2 15 161 485 281 178,48 161 485 291 208,28 163 485 281 208,28
25 3 ∕4 20 161 485 282 226,34 161 485 292 263,66 163 485 282 263,66
32 1 25 161 485 283 279,35 161 485 293 325,39 163 485 283 325,39
40 1 ∕4 32 161 485 284 335,85 161 485 294 391,21 163 485 284 391,21
1
50 1 ∕2 40 161 485 285 519,78 161 485 295 605,53 163 485 285 605,53
1
63 2 50 161 485 286 739,88 161 485 296 862,04 163 485 286 862,04
75 2 ∕2 65 161 485 287 1.183,81 161 485 297 1.379,25 163 485 287 1.379,25
1
90 3 80 161 485 288 1.479,75 161 485 298 1.724,07 163 485 288 1.724,07
110 4 100 161 485 289 1.775,70 161 485 299 2.068,91 163 485 289 2.068,91
d PVC-C FKM EUR ABS EPDM EUR PP-H EPDM EUR
(mm) Codice Codice Codice
16 163 485 291 243,99 169 485 281 229,22 167 485 281 214,95
20 163 485 291 243,99 169 485 281 229,22 167 485 281 214,95
25 163 485 292 308,48 169 485 282 312,65 167 485 282 268,59
32 163 485 293 380,76 169 485 283 384,84 167 485 283 338,02
40 163 485 294 457,70 169 485 284 464,26 167 485 284 403,31
50 163 485 295 708,44 169 485 285 719,06 167 485 285 579,43
63 163 485 296 1.008,62 169 485 286 1.018,77 167 485 286 844,32
75 163 485 297 1.613,81 169 485 287 1.630,03 167 485 287 1.350,98
90 163 485 298 2.017,28 169 485 288 2.037,53 167 485 288 1.688,71
110 163 485 299 2.420,74 169 485 289 2.444,98 167 485 289 2.026,44

d PP-H FKM EUR PVDF FKM EUR
(mm) Codice Codice
16 167 485 291 252,07 175 485 291 477,14
20 167 485 291 252,07 175 485 291 477,14
25 167 485 292 314,49 175 485 292 515,56
32 167 485 293 396,02 175 485 293 556,88
40 167 485 294 472,41 175 485 294 669,33
50 167 485 295 677,33 175 485 295 828,73
63 167 485 296 987,78 175 485 296 1.180,23
75 167 485 297 1.580,46 175 485 297 2.360,42
90 167 485 298 1.975,56 175 485 298 2.950,53
110 167 485 299 2.370,71 175 485 299 3.540,65

810
