P. 800

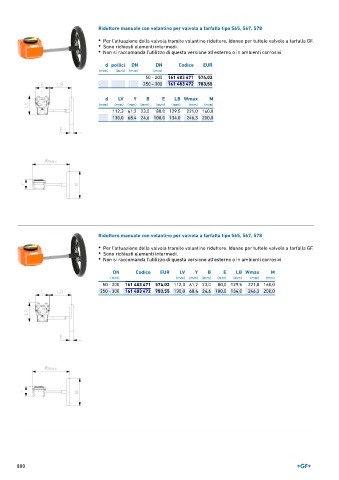

Riduttore manuale con volantino per valvola a farfalla tipo 565, 567, 578
• Per l'attuazione della valvola tramite volantino riduttore. Idoneo per tuttele valvole a farfalla GF.
• Sono richiesti elementi intermedi.
• Non si raccomanda l'utilizzo di questa versione all'esterno o in ambienti corrosivi
d pollici DN DN Codice EUR
(mm) (inch) (mm) (mm)
50 - 200 161 483 471 574,02
250 - 300 161 483 472 783,55
d LV Y B E LB Wmax M
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
112,3 61,2 23,0 80,0 129,5 221,0 160,0
130,0 68,4 24,6 100,0 134,0 246,3 200,0
Riduttore manuale con volantino per valvola a farfalla tipo 565, 567, 578
• Per l'attuazione della valvola tramite volantino riduttore. Idoneo per tuttele valvole a farfalla GF.
• Sono richiesti elementi intermedi.
• Non si raccomanda l'utilizzo di questa versione all'esterno o in ambienti corrosivi
DN Codice EUR LV Y B E LB Wmax M
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 - 200 161 483 471 574,02 112,3 61,2 23,0 80,0 129,5 221,0 160,0
250 - 300 161 483 472 783,55 130,0 68,4 24,6 100,0 134,0 246,3 200,0
800
