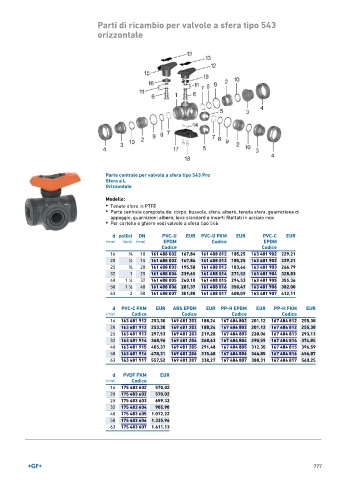

Page 777 - GEORGFISCHER - LISTINO 897

Parti di ricambio per valvole a sfera tipo 543
orizzontale

Parte centrale per valvola a sfera tipo 543 Pro
Sfera a L
Orizzontale

Modello:
• Tenute sfera in PTFE
• Parte centrale composta da: corpo, bussola, sfera, albero, tenuta sfera, guarnizione di
appoggio, guarnizioni albero, leva standard e inserti filettati in acciaio inox
• Per cartelle e ghiere vedi valvole a sfera tipo 546

d pollici DN PVC-U EUR PVC-U FKM EUR PVC-C EUR
(mm) (inch) (mm) EPDM Codice EPDM
Codice Codice
16 3 ∕8 10 161 488 002 167,84 161 488 012 185,25 163 481 902 229,21
20 1 ∕2 15 161 488 002 167,84 161 488 012 185,25 163 481 902 229,21
25 3 ∕4 20 161 488 003 195,58 161 488 013 183,66 163 481 903 266,79
32 1 25 161 488 004 239,65 161 488 014 271,52 163 481 904 328,83
40 1 ∕4 32 161 488 005 260,10 161 488 015 294,53 163 481 905 355,36
1
50 1 ∕2 40 161 488 006 281,37 161 488 016 350,47 163 481 906 382,00
1
63 2 50 161 488 007 301,88 161 488 017 408,09 163 481 907 412,11
d PVC-C FKM EUR ABS EPDM EUR PP-H EPDM EUR PP-H FKM EUR
(mm) Codice Codice Codice Codice
16 163 481 912 253,30 169 481 202 188,24 167 484 802 201,12 167 484 812 255,38
20 163 481 912 253,30 169 481 202 188,24 167 484 802 201,12 167 484 812 255,38
25 163 481 913 297,53 169 481 203 219,28 167 484 803 228,06 167 484 813 293,13
32 163 481 914 368,96 169 481 204 268,63 167 484 804 290,59 167 484 814 374,85
40 163 481 915 405,37 169 481 205 291,48 167 484 805 312,35 167 484 815 396,59
50 163 481 916 478,31 169 481 206 315,48 167 484 806 344,85 167 484 816 456,07
63 163 481 917 557,52 169 481 207 338,27 167 484 807 388,31 167 484 817 560,25

d PVDF FKM EUR
(mm) Codice
16 175 483 602 570,02
20 175 483 602 570,02
25 175 483 603 659,32
32 175 483 604 905,90
40 175 483 605 1.072,22
50 175 483 606 1.335,96
63 175 483 607 1.611,13

777
