Page 768 - GEORGFISCHER - LISTINO 897

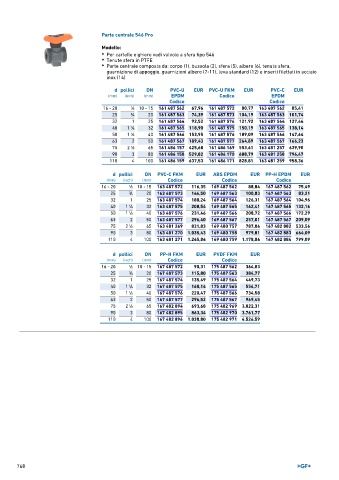

Parte centrale 546 Pro

Modello:
• Per cartelle e ghiere vedi valvole a sfera tipo 546
• Tenute sfera in PTFE
• Parte centrale composta da: corpo (1), bussola (2), sfera (5), albero (6), tenuta sfera,
guarnizione di appoggio, guarnizioni albero (7-11), leva standard (12) e inserti filettati in acciaio
inox (14)

d pollici DN PVC-U EUR PVC-U FKM EUR PVC-C EUR
(mm) (inch) (mm) EPDM Codice EPDM
Codice Codice
16 - 20 1 ∕2 10 - 15 161 487 562 67,96 161 487 572 80,77 163 487 562 85,41
25 3 ∕4 20 161 487 563 74,39 161 487 573 104,19 163 487 563 101,74
32 1 25 161 487 564 92,52 161 487 574 121,92 163 487 564 127,44
40 1 ∕4 32 161 487 565 118,90 161 487 575 150,19 163 487 565 138,14
1
50 1 ∕2 40 161 487 566 153,95 161 487 576 189,09 163 487 566 147,64
1
63 2 50 161 487 567 189,43 161 487 577 264,89 163 487 567 166,23
75 2 ∕2 65 161 486 157 425,68 161 486 169 553,41 163 481 257 639,90
1
90 3 80 161 486 158 529,82 161 486 170 688,79 163 481 258 796,47
110 4 100 161 486 159 637,53 161 486 171 828,81 163 481 259 958,36

d pollici DN PVC-C FKM EUR ABS EPDM EUR PP-H EPDM EUR
(mm) (inch) (mm) Codice Codice Codice
16 - 20 1 ∕2 10 - 15 163 487 572 116,35 169 487 562 88,84 167 487 562 75,49
25 3 ∕4 20 163 487 573 144,50 169 487 563 100,83 167 487 563 83,21
32 1 25 163 487 574 188,24 169 487 564 126,31 167 487 564 104,96
40 1 ∕4 32 163 487 575 208,54 169 487 565 162,41 167 487 565 132,16
1
50 1 ∕2 40 163 487 576 231,46 169 487 566 208,72 167 487 566 172,29
1
63 2 50 163 487 577 296,40 169 487 567 257,01 167 487 567 209,09
75 2 ∕2 65 163 481 269 831,83 169 480 757 787,06 167 482 882 533,56
1
90 3 80 163 481 270 1.035,43 169 480 758 979,81 167 482 883 664,09
110 4 100 163 481 271 1.245,84 169 480 759 1.178,84 167 482 884 799,09
d pollici DN PP-H FKM EUR PVDF FKM EUR
(mm) (inch) (mm) Codice Codice
16 - 20 1 ∕2 10 - 15 167 487 572 90,31 175 487 562 364,83
25 3 ∕4 20 167 487 573 115,80 175 487 563 384,77
32 1 25 167 487 574 135,49 175 487 564 449,73
40 1 ∕4 32 167 487 575 168,14 175 487 565 554,71
1
50 1 ∕2 40 167 487 576 220,47 175 487 566 734,58
1
63 2 50 167 487 577 296,52 175 487 567 969,45
75 2 ∕2 65 167 482 894 693,68 175 482 969 3.022,31
1
90 3 80 167 482 895 863,34 175 482 970 3.761,77
110 4 100 167 482 896 1.038,80 175 482 971 4.526,59

768
